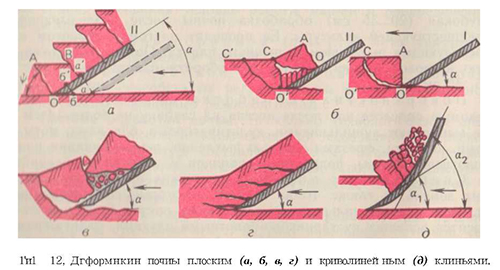

По геометрической форме рабочие органы плуга и других почвообрабатывающих орудий выполнены как плоские или криволинейные клинья. Плоские клинья — лемеха, ножи, лапы культиваторов, зубья борон, криволинейные — сферические диски борон, лущильников, отвалы плугов, окучники. Форма клипа характерна для сошников сеялок и сажалок. Плоский клин. Под воздействием такого клина происходит деформация почвы, характер которой зависит от технологических свойств почвы и угла α установки рабочей грани клина к горизонту. Малосвязные почвы. Основной вид их деформации — сдвиг. При перемещении клина из положения I в положение II частицы почвы а, б (рис. 1.2, а ) вдавливаются в еще недефор-мированную массу и переходят в положение а', б', т. е. материал уплотняется. Напряжение смятия в точке а больше, чем в точке б, так как аа' >бб'. Как только напряжение смятия превысит временное сопротивление почвы сдвигу, впереди лезвия клина возникнет плоскость сдвига OA, направленная под углом ψ к дну борозды, и от пласта отделится призмовидная глыба ОАВа'. После скалывания глыбы скользят по поверхности плоского клина, не претерпевая новых деформаций, и поэтому не распадаются. Размеры отколовшихся глыб зависят от толщины пласта (глубины обработки). Тонкий пласт распадается на более мелкие комки, чем толстый.

Средне- и сильносвязные (суглинистые и глинистые) почвы оптимальной влажности.В самом начале внедрения клина образуется трещина ОС (рис. 1.2,б). Она расширяется, и от пласта отрывается элемент АОС. При дальнейшем движении (из положения I в II) клин вначале срезает стружку переменной толщины по линии ОО' (зачищает дно борозды), затем образует новую трешину О'С' и отрывает следующий элемент пласта. Твердые и сухие почвы. Трещина излома распространяется вниз (рис. 1.2, в), дно получается неровным, а отколовшаяся глыба пласта имеет неправильную форму. Сильно задернелые и влажные суглинистые почвы разрываются клином по линии движения лезвия. Возникающие при изгибе пласта трещины не доходят до поверхности, т. е. пласт не разделяется на отдельные элементы и представляет собой сплошную ленту (рис. 1.2, г). Криволинейный клин. Поверхность клина непрерывно деформирует пласт (рис. 1.2, д), и он распадается на мелкие части. На деформацию пласта оказывает влияние интенсивность изменения (нарастания) угла α по высоте клина. Чем больше разница между углами α1 и α2, тем сильнее крошится пласт. Однако при α = 45...50° почва перестает скользить вверх по рабочей поверхности и сгруживается перед клином. В зависимости от направления движения и расположения лезвия относительно горизонтальной и вертикальной плоскостей характер воздействия двугранного клина на почву изменяется. Двугранный клин с углом α (рис. 1.3, а) отделяет пласт от дна борозды, поднимает его, сжимает в вертикальной плоскости и раскалывает на отдельные комки. Двугранный клин с углом γ (рис. 1.3, б) отделяет пласт от стенки борозды, отводит в сторону и сжимает в горизонтальной плоскости. Совместное действие клиньев с углами α и γ способствует разрушению пласта в двух направлениях. Дальнейшее крошение сколотых кусков при движении их по поверхности клиньев прекращается, так как углы α и γ имеют постоянное значение. Для интенсивного крошения пласта следует поставить один за другим ряд простых клиньев с постепенно увеличивающимися углами α и γ, т. е. простой плоский клин заменить криволинейным. Двугранный клин с углом β (рис. 1.3, в) наклоняет пласт в сторону. Однако для перевода пласта из горизонтального положения в наклонное необходим не один, а множество расположенных один зa другим клиньев с увеличивающимся от 0 до 90° углом β, а для оборота пласта угол должен быть более 90°. Трехгранный клин. Последовательное воздействие на пласт трех двугранных клиньев может заменить один трехгранный клин, представляющий собой тетраэдр АМВО (рис. 1.3, г) с тре-мя взаимно перпендикулярными гранями ВОМ, АОМ и АОВ. При перемещении трехгранного клина по направлению оси х ребро АВ отрезает пласт от дна борозды, ребро ВМ — от стенки борозды, а грань АВМ отводит пласт в сторону, крошит и оборачивает его. Если углы α, γ и β непрерывно изменять по высоте, то плоский трехгранный клин преобразуется в криволинейную поверхность. Воздействие такой поверхности на пласт зависит от расположения ее относительно дна и стенки борозды и интенсивности изменения (развития) углов а, у и р по высоте. Если сильно развит угол а, пласт интенсивно крошится; если развит угол Y, пласт сильнее сдвигается в сторону; если сильно развит угол р, поверхность хорошо оборачивает пласт. Такие поверхности, получившие название отвалов, применяют на плугах, окучниках, бороздорезах, грядоделателях, бульдозерах и других машинах, рабочий процесс которых связан с перемещением почти или грунтов.
