Пятикорпусный плуг ПЛН-5-35, навешиваемый на трактор Т-150, предназначен для вспашки почв с удельным сопротивлением до 9 Н/см2 на глубину до 30 см.
На плуге можно устанавливать корпуса с культурной или полувинтовой поверхностью (обычные и скоростные), с вырезными отвалами, с выдвижным долотом, с почвоуглубителями, безотвальные.
Корпуса (рис. 1.9), предплужники 1 и дисковый нож 7 закреплены на плоской раме, сваренной из пустотелых балок: главной 5, продольной 10 и поперечной 11. К главной балке приварены угольники 3 для крепления стоек корпусов и кронштейнов 13 предплужников.

Вынос предплужника относительно корпуса регулируют перемещением хомута по кронштейну 13. Глубину хода предплужника изменяют перемещением стойки по высоте.
Дисковый нож 7 закреплен на кронштейне 6. Ось вращения диска вынесена вперед относительно носка предплужника на 120 мм.
Рама плуга во время работы опирается на колесо 8, положение которого по высоте можно изменять винтовым механизмом.

Навеска плуга состоит из раскоса, планок, образующих стойку, и кронштейнов 12 с пальцами. Задний конец раскоса можно устанавливать на продольной балке 10 в двух положениях. Кронштейны 12 прикреплены к поперечной балке 11. В зависимости от числа корпусов кронштейны можно устанавливать в разных положениях для согласования ширины захвата плуга с типом трактора.
Другие навесные плуги ПЛН-4-35, ПЛН-3-35 и ПН-4-40 также выпускаются промышленностью. Конструктивно они почти не различаются, за исключением числа корпусов.

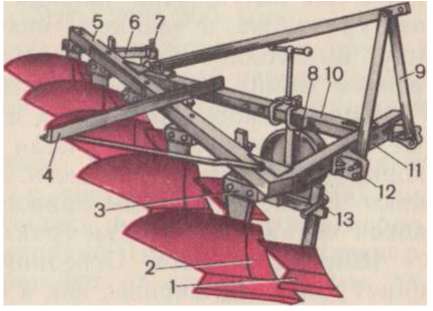

Рис. 1.9. Навесной плуг ПЛН-5-35: 1 — предплужник; 2 — корпус; 3 — угольник; 4 — прицепка для борон; 5 — главная балка; 6 — кронштейн крепления ножа; 7 — дисковый нож; 8 — опорное колесо; 9 — навеска; 10 — продольная балка; 11 — поперечная балка; 12 — кронштейн; 13 — кронштейн предплужника.
