Ветровая эрозия возникает при взаимодействии воздушного потока с открытой поверхностью почвы, вследствие чего ее частицы приходят в движение. Движущиеся частицы разрушают почвенные агрегаты и вовлекают продукты разрушения в воздушный поток, который часто переносит их на большие расстояния.

Для защиты пахотных земель от ветровой эрозии применяют комплекс противоэрозионных агротехнических мероприятий, включающий в себя систему безотвальной обработки почвы с сохранением стерни и пожнивных остатков на поверхности полей, почвозащитные севообороты. Кроме того, сокращают число проходов сельскохозяйственных машин по полям.

Навесные культиваторы - плоскорезы - глубокорыхлители КПГ-250А, ПГ-3-100 и КПГ-2,2 применяют для основной безотвальной обработки и рыхления паров на глубину 25...30 см. Культиваторы снабжены стреловидными плоскорежущими лапами (рис. 11.12, а) шириной захвата 250 или 110 см. К нижнему концу стойки 4 глубокорыхлительной лапы приварена пятка 2. К пятке прикреплен башмак 1 с долотом 6 и самозатачивающимися лемехами 3. В уголок, приваренный к стойке со стороны рамы, ввернут регулировочный винт 5, головка которого упирается в брус рамы. Вращением винта 5 изменяют угол наклона лапы. Овальное отверстие позволяет стойке 4 поворачиваться относительно переднего болта при изменении наклона лапы.

Подрезанный лемехом лапы (рис. 11.12, б) пласт почвы скользит по наклонному лезвию, разрыхляется и падает без оборота. Стерня при этом остается на поверхности поля, предотвращая эрозионные процессы. Плоскорежущие лапы сохраняют до 60... 75 % стерни.

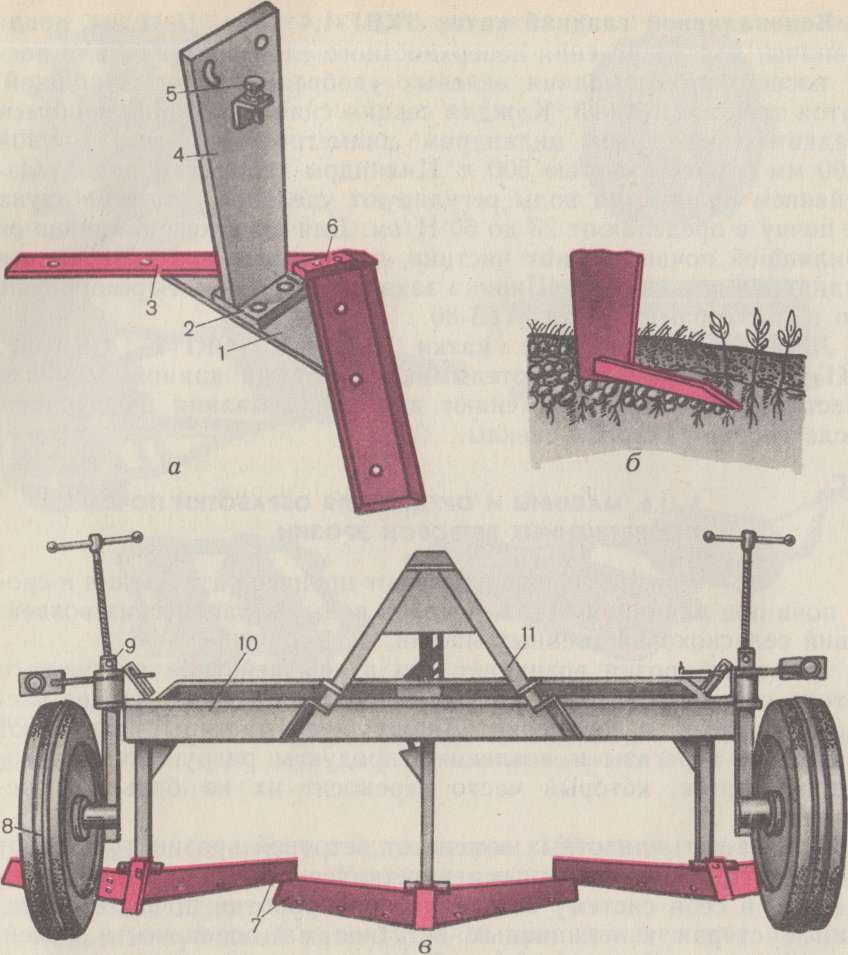

Рис. II.12. Плоскорез-глубокорыхлитель ПГ-3-100;

а — плоскорежущая лапа; б — схема рабочего процесса; в — общий вид; 1 — башмак; 2 — пятка; 3 — лемех; 4 — стойка; 5 — регулировочный винт; 6 — долото; 7 — лапы; 8 — колесо; 9 — винтовой механизм; 10 — рама; 11 — замок, автосцепки.

Плоскорез - глубокорыхлитель ПГ-3-100 (рис. 11.12, в) снабжен тремя плоскорежущими лапами 7 шири-ной захвата 110см. Угол между режущими кромками лемехов 100°. Ширина захвата 3,1 м, глубина обработки до 30 см. Ее регулируют установкой опорных колес 8 при помощи винтового механизма 9.

Культиватор КПГ-250А комплектуют одной плоскорежущей лапой шириной захвата 250 см или двумя шириной захвата по 110 см. В первом варианте его применяют для поверхностной обработки почвы на глубину до 16 см, во втором — для рыхления почвы на глубину до 30 см.

Культиватор - глубокорыхлитель - удобритель КПГ-2,2 снабжен двумя лапами 14 (рис. 11.13) шириной захвата 110 см, бункером 6 вместимостью 450 л, туковысевающими аппаратами 7 и вентилятором 5.

Высевающие аппараты приводятся в движение от опорного колеса 16 карданным валом 15 и цепной передачей. Колесо вентилятора вращает гидромотор. Лапы снабжены устройством для внутрипочвенного внесения удобрений, включающим смеситель 10, тукопровод 9, воздуховод 8 и распределитель 11.

При заглублении лап удобрителя включается передача к высевающим аппаратам и удобрения по тукопроводам поступают в смеситель. По воздуховоду в смеситель подается струя воздушного потока, создаваемого вентилятором. Воздух захватывает удобрения и переносит их к распределителю, который высевает удобрения на дно борозды равномерно, по всей ширине захвата лапы. Сходящая с лемехов почва засыпает удобрения, а отработанный воздух заполняет пространство между почвенными частицами, часть его уходит в атмосферу.

В рабочее и транспортное положения культиватор переводят гидроцилиндром 2. Глубину обработки почвы и заделки удобрений в пределах от 12 до 27 см регулируют вращением винтовой стяжки регулятора 3.

Ширина захвата культиватора 2,15 м, рабочая скорость до 10 км/ч, производительность 1,4 га/ч. Агрегатируюх его с тракторами ДТ-75В и Т-4А. Сцепку из двух культиваторов агрегатируют с трактором К-701.

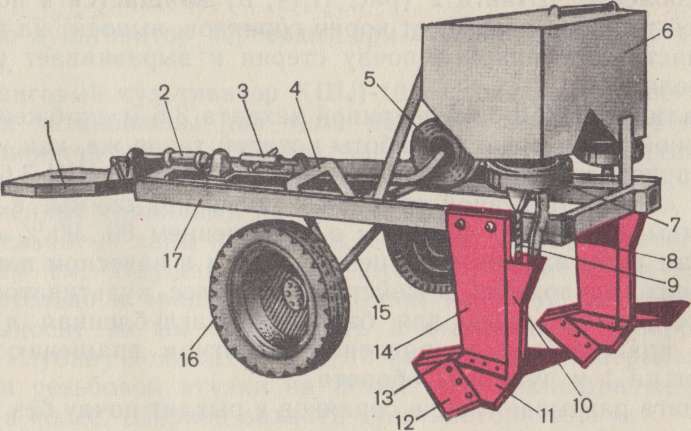

Рис. II.13. Культиватор-глубокорыхлитель-удобритель КПГ-2,2:

1 — прицепное устройство; 2 — гидроцилиндр; 3 — регулятор глубины; 4 — полуось; 5 — вентилятор; 6 — бункер; 7 — высевающий аппарат; 8 — воздуховод; 9 — тукопровод; 10— смеситель; 11 — распределитель; 12 — лемех; 13 — долото; 14 — лапа; 15 — карданный вал; 16 — колесо; 17 — рама.

Культиватор-плоскорез КПШ-9 снабжен трехсекционной рамой. На средней секции установлены автосцепка (навеска), два опорных колеса с пневматическими шинами, регулируемые по высоте винтовыми механизмами, и три плоскорежущие лапы шириной захвата по 100 см. Боковые секции соединены со средней шарнирно. Их можно отклонить назад при транспортировке КПШ-9 по узким дорогам. На продольных брусьях секций устанавливают две или три лапы. В первом случае ширина захвата культиватора 8,2 м, во втором 6,4 м. Его агрегатируют с тракторами К-700, Т-150 и Т-150К. Глубина обработки до 16 см.

Культиваторы КПШ-9, КПШ-5, КПЭ-3,8А, КТС-10-1 и КШ-3,6А применяют для осенней безотвальной обработки почвы на глубину 10... 16 см, культивации стерневых паров и предпосевной обработки почв на глубину до 16 см с сохранением стерни.

Тяжелые культиваторы КПЭ-3,8А и КТС-10-1 снабжены лапами шириной захвата по 40 см, расставленными в три ряда. Грядили с лапами крепят к раме кронштейном 10 (рис. И. 14) с пружинами 4. При встрече с препятствием, превышающим давление пружины, лапа выглубляется, а затем под действием пру-жины возвращается в рабочее положение. Болтом 9 регулируют сжатие пружин и добиваются горизонтального расположения лезвий лап. Глубину обработки в пределах 5... 16 см регулируют передвижением упора 6 на штоке гидроцилиндра 7.

Снабженные пружинами и упругими стойками 8 лапы во время работы вибрируют, поэтому они хорошо заглубляются на твердых почвах и не забиваются пожнивными остатками. Однако они повреждают до 50 % стерни и создают гребнистую поверхность поля. Поэтому на культиватор устанавливают штанговое приспособление. Штанга 2 (рис. И.14, в) вращается в почве на заданной глубине, разрывает корни сорняков, выносит на поверхность часть заделанной в почву стерни и выравнивает поверхность поля.

Культиватор КШ-3,6А шириной захвата 3,6 м снабжен штангой, устройство и принцип работы которой такие же, как у штангового приспособления к культиватору КПЭ-3,8А. КШ-3,6А применяют для предпосевной обработки полей под озимые и рыхления почвы на глубину 5...10 см с сохранением 80...90 % стерни. Он может работать как в прицепном, так и в навесном варианте.

Штанга приводится в действие от колес культиватора. На раме установлен ящик для балласта. Заглубленная в почву штанга вращается в направлении, обратном вращению колес, и делает на 1 м пути 0,91 оборота.

Штанга разрывает корни сорняков и рыхлит почву без выноса нижних слоев на поверхность.

Глубину обработки в пределах 4... 10 см в прицепном варианте регулируют передвижением упора по штоку гидроцилиндра, в навесном — изменением длины верхней тяги навесного устройства трактора. Из транспортного положения в рабочее и обратно культиватор переводят при помощи выносного гидроци-линдра.

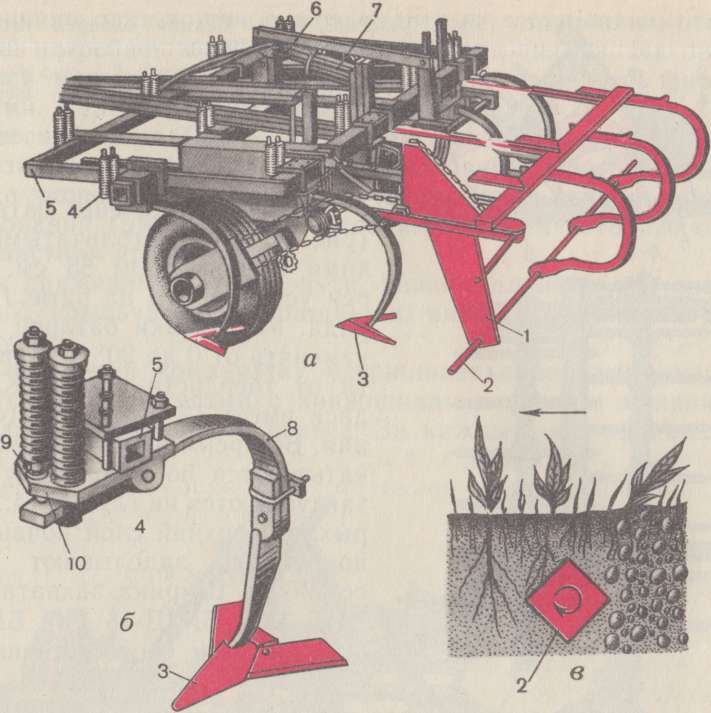

Рис. II.14. Культиватор КПЭ-3,8А со штанговым приспособлением:

а — общий вид; б — рабочий орган; в — схема технологического процесса штанги; 1 и 10—кронштейны; 2—штанга; 3—стрельчатая лапа; 4 — пружины; 5 — рама; 6 — упор; 7 — гидроцилиндр; 8 — упругая стойка; 9 — болт.

Штанговый культиватор КШЛ-10 состоит из пяти секций, на которых установлены два типа рабочих органов: стрельчатые лапы шириной захвата 330 мм, закрепленные на переднем брусе рамы, и квадратные вращающиеся штанги сечением 25х25 мм, закрепленные грядилями на заднем брусе рамы.

Стрельчатые лапы подрезают и рыхлят слой почвы на глубину 7... 14 см. Идущая следом штанга, перемещаясь в почве поступательно и вращаясь, разрывает корневую систему сорняков, выносит их на поверхность и выравнивает микрорельеф почвы. Глубину хода штанги 5... 10 см регулируют перемещением упора и резьбовой втулки на штоке гидроцилиндра механизма подъема колес. Ширина захвата культиватора 10,6 м.

Игольчатые бороны-мотыги БИГ-3А, БМШ-15 и БМШ-20 применяют для поверхностного рыхления почвы при весеннем закрытии влаги или при осенней обработке почвы. Бороны хорошо заделывают в почву осыпавшиеся семена сорных и культурных растений, сохраняют до 75 % стерни.

Бороны снабжены батареями (рис. 11.15) с игольчатыми дисками 6 диаметром 55 см. Батареи установлены на раме 1 в два ряда. Угол атаки батарей можно изменять от 0 до 20° в зависимости от твердости почвы. Каждый диск имеет 12 игл круглого сечения. Во время работы диски перекатываются по стерневому полю, заглубляются на глубину 4... 10 см, рыхлят верхний слой почвы и одновременно заделывают семена сорняков. Ширина захвата борон БИГ-ЗА, БМШ-15 и БМШ-20 3, 15 и 20 м соответственно.

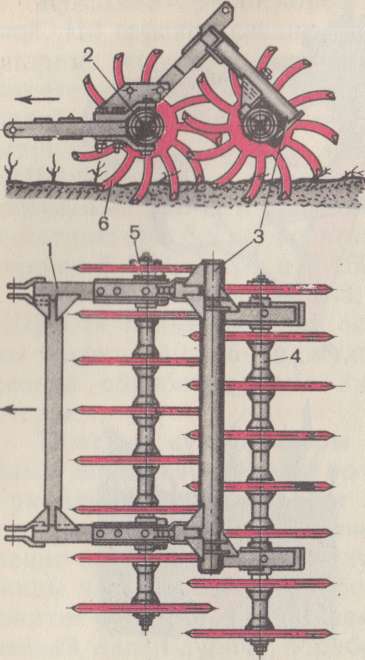

Рис. II.15. Секция батарей игольчатой бороны БМШ-20:
