При вспашке пятикорпусным плугом трактор уплотняет 40... 50 % поверхности поля. Под действием гусениц трактора и колес машин агрегатные комочки почвы разрушаются, распыляются, плотность почвы повышается, а капиллярность и влагопроницаемость уменьшаются. Все это ведет к снижению урожайности. Многократная предпосевная обработка затягивает сев, что также неблагоприятно сказывается на урожае.

Особенно вредна многократная обработка в зонах недостаточного увлажнения и на легких бесструктурных почвах. При интенсивной обработке вследствие выветривания и водной эрозии теряется органическое вещество, ухудшается структура почвы, возрастают потеря влаги и образование глыб. В связи с этим получает распространение система минимальной обработки почвы, при которой сокращается число обработок и проходов тракторов по полю. Для этого применяют комбинированные машины и агрегаты, выполняющие за один проход несколько операций: например, вспашку и дополнительную поверхностную обработку (крошение глыб, выравнивание поверхности, уплотнение и др.), культивацию, боронование и прикатывание, предпосевную обработку почвы и посев, основную или предпосевную обработку почвы и внесение удобрений, гербицидов или других ядохимикатов.

Применение комбинированных машин уменьшает вредное воздействие колесных ходов на почву, сокращает сроки проведения операций, повышает качество работ и производительность труда, снижает производственные затраты.

Комбинированные машины и агрегаты должны содержать набор рабочих органов для одновременного выполнения лишь тех операций, которые можно совмещать во времени без нарушения агротехники, сроков и качества выполнения.

Существует три основных типа комбинированных машин: агрегат, составленный из нескольких последовательно соединенных простых орудий, выполняющих отдельные операции; машина, на раме которой последовательно закреплены разные по назначению рабочие органы, заимствованные от простых орудий; машина, оснащенная специальным комбинированным рабочим органом, выполняющим все операции заданного технологического цикла.

По набору выполняемых технологических операций комбинированные машины можно разделить на четыре группы.

Машины для совмещения основной и дополнительной обработок почвы, к ним относятся комбинированный пахотный агрегат ПКА, комбинированный агрегат АКП-2,5, плуг ПВН-3-35 с комбинированными корпусами, комбинированная машина АКР-3,6 и ротационный плуг ПР-2.

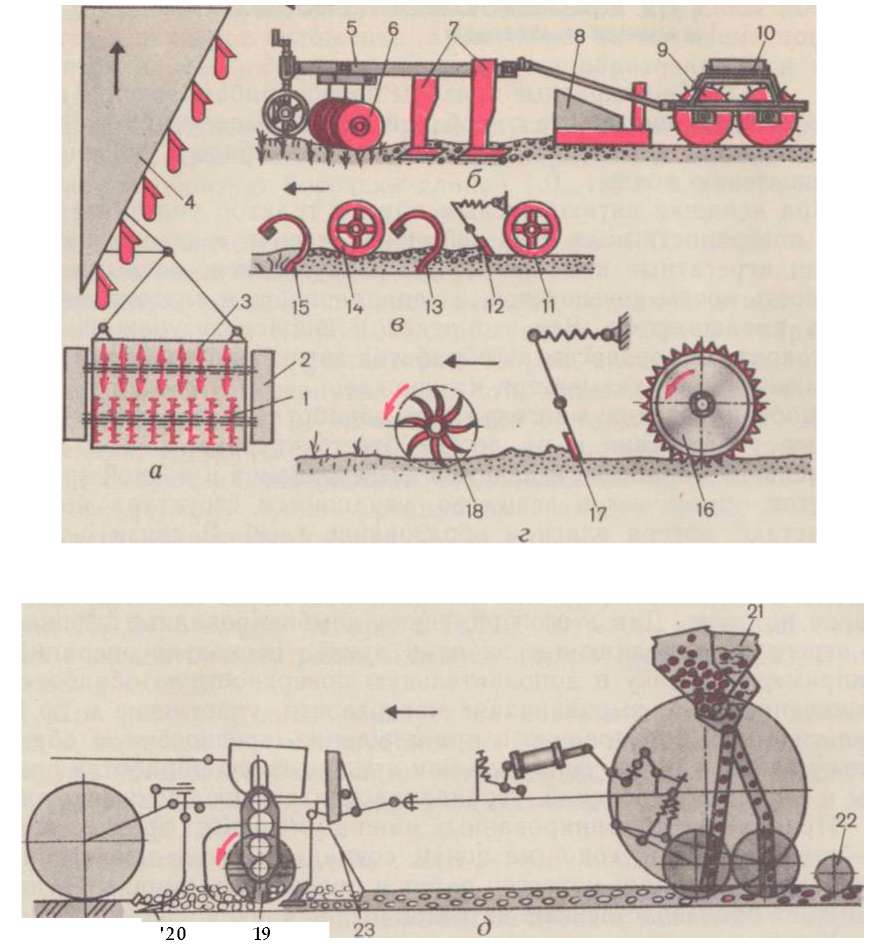

Рис. II.17. Комбинированные агрегаты и машины:

а —ПКА; б — АКП-2,5; в — РВК-3,6; г — ВИП-5,6; д — КА-3,6; 1 и 5 — диски; 2 и 10 — балластные ящики; 4 — плуг; 5 — рама; 6 — дисковая батарея; 7—плоскорежущие лапы;8 — заравниватель; 9, 11, 14, 16 и 22 — катки; 12 и 17—выравниваю-щие брусья;  13 и 15 — рыхлительные лапы; 18 — игольчатый диск; 19 — фрезерный барабан; 20 — универсальная стрельчатая лапа; 21 — сеялка СЗ-3,6; 23 — фартук.

Комбинированный пахотный агрегат ПКА предназначен для вспашки, дробления глыб, уплотнения почвы и выравнивания ее поверхности. ПКА составляют из плуга (в данном случае ПЛП-6-35) 4 (рис. 11.17, а) и приспособления ПВР-2,3, снабженного двухрядным катком. Первый ряд катка образован из узкоклинчатых дисков-паковщиков 5, второй — из кольчато-шпоровых дисков 1. На раме приспособления смонтированы два балластных ящика 2. Каток присоединяют к прицепке плуга гибкой связью. При работе агрегата диски 3, развивая большое давление, разрезают крупные глыбы, проникают в почву на 10... 15 см и в результате бокового сдвига уплотняют более глубокие слои почвы. Кольчато-шпоровые диски 1 дробят оставшиеся комки и выравнивают поверхность почвы. Глубину хода дисков регулируют изменением массы балласта, заполняющего ящики 2.

Промышленность выпускает приспособление ПВР-3,5 для семи-, девятикорпусных и ПВР-2,3 для пяти-, шестикорпусных плугов.

Комбинированный агрегат АКП-2,5 (рис. 11.17, б) предназначен для основной и предпосевной обработки почвы без оборота пласта в районах недостаточного увлажнения. Агрегат состоит из двух секций. На раме 5 передней секции установлены три дисковые батареи 6 и три плоскорежущие лапы 7. На задней секции смонтированы каток-рыхлитель 9 с двухрядным расположением кольчато-шпоровых дисков, заравниватель 8 и балластный ящик 10. Переднюю секцию навешивают на трактор, а заднюю присоединяют к ней прицепом. Дисковые батареи могут быть составлены из сферических или игольчатых дисков. Заравниватель устанавливают только при использовании сферических дисков. Диски рыхлят верхний слой почвы на глубину до 8 см, лапы подрезают пласт на глубину до 16 см, рыхлят его и уничтожают сорняки, заравниватель выравнивает поверхность поля, а катки разбивают комья и уплотняют почву.

Ширина захвата агрегата 2,5 м. Агрегатируют его с тракторами ДТ-75В и Т-150К.

Для совмещения основной и дополнительной обработок почвы разрабатывают новые конструкции плугов, в которых за каждым корпусом с укороченным отвалом расположена небольшая фреза, плугов с ножами, вращающимися в горизонтальной плоскости, культиваторов с рабочими органами типа фрез. Применение таких фрезерных машин наиболее эффективно на тяжелых заплывающих почвах, а также на полях, отведенных для картофеля, сахарной свеклы, овощных и других культур, требовательных к обработке почвы.

Машины для совмещения операций предпосевной подготовки почвы, к ним относятся: комбинированные агрегаты РВК-3,6 и РВК-5,4, машина ВИП-5,6, фрезерный культиватор-глубокорыхлитель КФГ-3,6, грядоделатель УГН-4К, фрезерный культиватор-гребнеобразователь КГФ-2,8 и др.

Комбинированные агрегаты РВК-3,6 и РВК-5,4 (рис. И. 17, в) предназначены для предпосевной обработки почвы. За один проход агрегат культивирует почву на глубину 15 см, разрушая глыбы и комки, выравнивает и прикатывает ее. Ширина захвата агрегатов соответственно 3,6 и 5,4 м.

На раме последовательно расположены ряд рыхлительных лап 15 на пружинных стойках; передний разреженный кольчато- шпоровый каток 14, диски которого уплотняют почву в промежутках между лапами; второй ряд рыхлительных лап 13, установленных вслед на дисками катка; выравнивающий брус 12 и секции заднего кольчато-шпорового катка 11.

Заглубление рабочих органов регулируют поворотом оси с закрепленными лапами. Выравнивающий брус 12 можно перемещать по высоте, а давление его на почву регулировать натяжными пружинами. Агрегатируют РВК-3,6 с тракторами МТЗ-80 и ДТ-75В, а РВК-5,4 — с тракторами Т-150К и К-701.

Комбинированная машина ВИП-5,6 предназначена для предпосевной подготовки почвы под зерновые, технические и овощные культуры. Она включает в себя три секции, на рамах которых смонтированы батареи игольчатых дисков 18 (рис. 11.17, г), выравнивающий брус 17 и кольчатый каток 16, составленный из зубчатых и клинчатых дисков. За один проход машина измельчает почвенные глыбы, выравнивает микрорельеф поля и уплотняет верхний слой почвы.

Ширина захвата машины 5,6 м, рабочая скорость 6...8 км/ч, производительность 3,3...4,5 га/ч. Машину агрегатируют с тракторами ДТ-75В, МТЗ-80.

Фрезерный культиватор КФГ-3,6 предназначен для предпосевной подготовки тяжелых и переувлажненных почв под посев риса, зерновых и других культур в зоне орошаемого земледелия. Культиватор снабжен фрезерным барабаном 19 (рис. 11.17, д) диаметром 350 мм, фартуком 23, приводом и механизмом регулировки глубины.

Фрезбарабан представляет собой пустотелый вал с девятью приваренными дисками, к которым через один крепят три правых и три левых Г-образных ножа. Во время работы барабан 19 вращается с частотой 480 мин-1 ножи отрезают полоску почвы и отбрасывают под кожух. От удара почва крошится. Фартук 23 предотвращает разбрасывание почвы фрезой и выравнивает поверхность поля. На раме установлены встык два фрезбарабана длиной по 1,8 м. Они приводятся во вращение с наружных концов через зубчатые передачи и трансмиссионные валы.

Фрезы рыхлят почву на глубину до 10 см. Для обработки хлопковых полей на культиватор, кроме фрезбарабанов, монтируют универсальные лапы 20, которые обрабатывают почву на глубину 10... 18 см. Культиватор навешивают на трактор Т-150К. Ширина захвата машины 3,6 м, производительность 2,8 га/ч.

Машины для совмещения основной или предпосевной обработки почвы с внесением удобрений. Комбинированные агрегаты, совмещающие пахоту или культивацию с внесением жидких удобрений под технические и овощные культуры, составляют из подкормщика-опрыскивателя ПОМ и плуга или культиватора, на раме которых монтируют штангу, а к стойкам корпусов или лап крепят подкормочные трубки. Жидкие удобрения под давлением поступают к подкормочным трубкам и впрыскиваются ими на дно борозды, которую засыпает почвой идущий следом корпус. Внесение аммиачных удобрений одновременно с основной или предпосевной обработкой почвы снижает потери аммиака на испарение, так как он хорошо адсорбируется разрыхленной почвой.

Комбинированная машина МКП-4 вносит в почву основные дозы минеральных удобрений на глубину 10...15 см с одновременной предпосевной обработкой почвы.

Культиватор - глубокорыхлитель - удобритель КПГ-2,2 совмещает основную обработку стерневых полей с локальным внесением удобрений на глубину до 25 см;

Виноградниковый плуг ПРВМ-3 снабжен приспособлением для внесения минеральных удобрений одновременно с обработкой почвы.

Машины для совмещения предпосевной обработки почвы и посева. Такое совмещение наилучшим образом отвечает требованиям агротехники, так как позволяет высевать семена во влажную, хорошо взрыхленную почву за счет ликвидации разрыва между обработкой и посевом.

Простейшим комбинированным агрегатом этого типа является агрегат, составленный из культиватора КПС-4 и зерновой сеялки. Для составления широкозахватных агрегатов используют сцепки.

К комбинированным машинам относятся также сеялка-культиватор СЗС-2,1, ее модификация СЗС-2,1М, лущильник-сеялка ЛДС-6, сеялка-культиватор СГ-4 для гребневого посева и ухода за соей, луговые агрегаты АПЛ-1,5 и АЛС-2,5. Для предпосевной обработки почвы и посева зерновых культур на тяжелых почвах применяют комбинированный агрегат КА-3,6, а для посева риса — фрезерный культиватор-сеялку КФС-3,6.

Комбинированный агрегат КА-3,6 (рис. 11.17, д) включает в себя навесной фрезерный культиватор КФГ-3,6, сцепное устройство, зернотуковую сеялку СЗ-3,6, прикатывающее приспособление, составленное из клинчатых катков, следоуказатель и сигнализацию.

Во время работы ножи фрезбарабана 19 рыхлят почву, фартук 23 выравнивает поверхность поля, сеялка 21 высевает семена и удобрения в 24 рядка и заделывает их в почву на заданную глубину, катки 22 уплотняют почву в рядках.

Конструкция агрегата позволяет раздельно использовать фрезерный культиватор и сеялку. Ширина захвата агрегата 3,6 м, рабочая скорость 7...9 км/ч, производительность 2,38 га/ч. Навешивают его на тракторы Т-150 и Т-150К.

Фрезерный культиватор-сеялка КФС-3,6 за один проход фрезерует почву, выравнивает поверхность поля, высевает семена риса или другой культуры и прикатывает почву.

Машина состоит из двух частей: почвообрабатывающей и посевной. Почвообрабатывающая часть собрана из единиц фрезерного культиватора КФГ-3,6, снабжена специальной рамой с автонавеской и опирается на два опорно-ходовых колеса.

Посевная часть составлена из рабочих органов и сборочных единиц рисовой сеялки СРН-3,6, смонтированных на отдельной раме. Посевную часть крепят к раме почвообрабатывающей части с возможностью ее демонтажа. Поэтому фрезерный культиватор может работать без посевной части и выполнять сплошное фрезерование почвы на глубину до 10 см.

При движении машины ножи фрезбарабанов рыхлят почву на глубину 4...5 см, фартуки фрезы и лыжи сошников выравнивают поверхность, высевающие аппараты подают семена в воронки и сошники, идущие вслед за лыжами, заделывают семена в почву на глубину 5...40 мм. Движущиеся вслед за сошниками гладкие цилиндрические катки выравнивают поверхность и уплотняют почву.

Норму высева семян в пределах от 66 до 458 кг на 1 га регулируют изменением рабочей длины катушек и сменой звездочек цепной передачи от прикатывающих катков на вал высевающих аппаратов. Число высеваемых рядков 24, ширина междурядий 15 см. Вместимость семенного ящика 520 дм3. Ширина захвата машины 3,6 м, рабочая скорость до 7,5 км/ч, производительность 2 га/ч. Агрегатируют машину с тракторами Т-150 и Т-150К.
