Почву уплотняют катками до и после посева. До посева выравнивают поверхность поля, разрушают глыбы, уплотняют неосевшую, поздно обработанную почву. Уплотняя верхний слой, после посева улучшают контакт семян с почвой и увеличивают подток влаги из нижних горизонтов, а в результате семена быстрее прорастают. В засушливых районах прикатыванием снижают потери влаги за счет конвекционно-диффузного тока (испарения), интенсивность которого больше при рыхлой почве и меньше при уплотненной. На прикатанном поле повышается равномерность хода агрегатов, рабочая скорость может быть больше. Уплотняюoая способность катка зависит от его массы М, диаметра D и ширины захвата В. Ее принято выражать через удельное давление р (Н/см), приходяш,ееся на 1 см ширины катка:

Каток малого диаметра воздействует на почву как полоз и уплотняет верхний слой, каток большого диаметра более рав­номерно уплотняет пахотный слой по глубине. На рыхлых почвах перед катком может образовываться почвенный валик. Чем тяже­лее каток и меньше его диаметр, тем больше высота валика. Для вдавливания в почву и разрушения комков размером а диа­метр катка должен удовлетворять следующему условию:

где φ1 и φ2 — углы трения комков соответственно о каток и почву.

Тяговое усилие Р (Н), необходимое для преодоления катком препятствия (почвенный комок, глубина погружения, неровности) высотой h, определяют по формуле

Кольчато-шпоровый трехсекционный каток 3ККШ-6

(рис. II.11, а) применяют для рыхления верхнего и уплотнения подповерхностного слоя почвы, разрушения корки, комков и выравнивания вспаханного поля.

Каждая секция катка составлена из двух расположенных одна за другой батарей с балластными ящиками 3. На ось 1 передней батареи свободно надеты поочередно через промежуточные втулки шесть, а на ось задней батареи — семь стальных литых дисков 2 со шпорами диаметром 520 мм. Диски задней батареи смещены на половину шага относительно дисков передней батареи, что облегчает самоочищение катка от налипшей между дисками почвы. Регулировкой массы балласта можно изменять удельное давление от 27 до 47 Н/см. Рабочая скорость катка до 13 км/ч, ширина захвата трех секций 6,1 м, одной — 2,09 м.

Кольчато-зубчатый каток ККН-2,8 (рис. 11.11, б) предназначен для выравнивания поверхности поля, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. Его можно применять в агрегате со свекловичными сеялками и культиваторами.

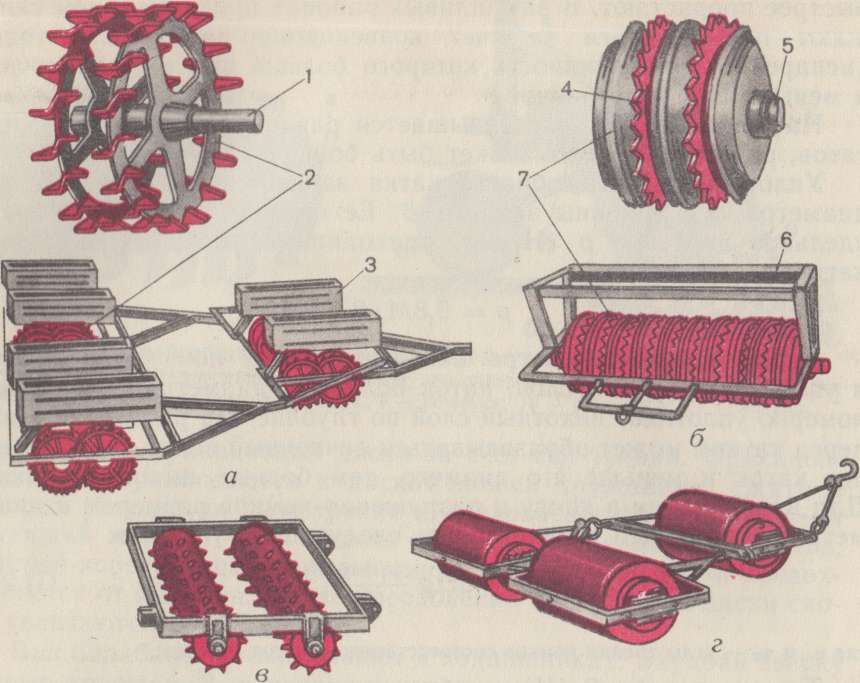

Рис. II.11 Катки:

а — кольчато-шпоровый; б — кольчато-зубчатый; в — борончатый; г — гладкий водоналивной; 1 и 5 — оси; 2 — диски; 3 и 6 — балластные ящики; 4 и 7 — колеса.

На ось 5 катка, прикрепленную к раме, свободно надеты колеса: десять клинчатых 7 диаметром 350 мм и девять зубчатых 4 диаметром 366 мм. Удельное давление катка 25 Н/см, ширина захвата 2,8 м.

Кольчато-зубчатый каток КЗК-10 предназначен для предпосевного и послепосевного прикатываний почвы. Каток составлен из пяти секций, снабженных клинчатыми 7 (рис. 11.11, б) и зубчатыми 4 колесами. Рабочий процесс аналогичен катку ККН-2,8. Каток агрегатируют с тракторами ДТ-75С и Т-150. Ширина за; хвата 10 м, рабочая скорость до 13 км/ч, производительность 10 га/ч.

Навесной борончатый каток КБН-3 (рис. 11.11, в) служит для разрушения почвенных комков и прикатывания почвы перед посевом с одновременным рыхлением поверхностного слоя, а также для разрушения почвенной корки на посевах.

На раме каждой из пяти секций крепятся подшипники для двух каточков. На цилиндрической поверхности каточка по винтовой линии расположены зубья диаметром 16 мм.

Секции подвешивают к поперечному брусу на цепях в шахматном порядке. В переднем ряду три секции, в заднем две. Ширина захвата катка 3,25 м. Навешивают его на тракторы Т-40 и МТЗ-80.

Водоналивной гладкий каток 3КВГ-1,4 (рис. 11.11, г) предназначен для уплотнения поверхностного слоя почвы до или после посева, прикатывания зеленых удобрений перед запашкой. Каток трехсекционный. Каждая секция снабжена вращающимся гладким пустотелым цилиндром диаметром 700 мм, длиной 1400 мм и вместимостью 500 л. Цилиндры заполняют водой. Изменением количества воды регулируют удельное давление катка на почву в пределах от 23 до 60 Н/см. Для очистки цилиндров от прилипшей почвы служат чистики, прижимаемые к поверхности цилиндров пружинами. Ширина захвата катка 4 м. Агрегатируют его с тракторами Т-40 и МТЗ-80.

Легкие водоналивные катки СКГ-2,1, СКГ-2, СКГ-2,2, СКГ-2-3 с гладкими пустотелыми цилиндрами длиной 0,98 м и вместимостью 100 л применяют для прикатывания почвы до и после посева сахарной свеклы.
