Машина МЖТ-10 предназначена для разлива органических удобрений по поверхности поля. Агрегатируют ее с трактором Т-150К.

Машина состоит из цистерны 8 (рис. III. 13, а) вместимостью 10,4 м3, центробежного насоса 14, вакуумной установки 13, заправочного рукава 7, смонтированного на поворотной штанге б, напорного трубопровода 11, переключающего 9 и разливочного 10 устройств, предохранительных вакуумного 5 и жидкостного 4 клапанов и гидросистемы.

Цистерна снабжена верхним 2 и нижним люками с крышками и поплавковым уровнемером 1. Вакуумная установка служит для образования разрежения в цистерне при заправке. Она состоит из двух насосов ротационного типа. Всасывающий коллектор насосов трубопроводом соединен с корпусом предохранительного жидкостного клапана 4, внутри которого размещено два полых шара.

Центробежный насос, приводимый в действие от ВОМ трактора, перекачивает жидкость из цистерны в напорный трубопровод. Он состоит из корпуса и рабочего колеса с лопастями. Насос крепят к фланцу патрубка цистерны.

Переключающее устройство служит для настройки машины на выполнение различных операций. Оно включает в себя верхнюю заслонку 15 (рис. III.13, б), расположенную с внутренней стороны резервуара, нижнюю заслонку 22, гидроцилиндр 17, рычаг 16 и тягу 18, смонтированные на патрубке 23. Последний соединяет напорный трубопровод 11с внутренней полостью цистерны.

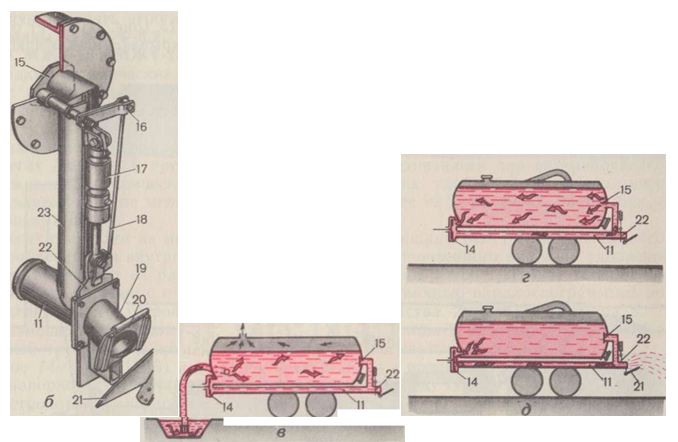

Рис. III.13. Машина МЖТ-10:

а — общий вид; б — переключающее и разливочное устройства; в — схема заправки; г — схема перемешивания; д — схема разлива удобрений; 1 — уровнемер; 2 — люк; 3 — вакуумметр; 4 — предохранительный жидкостный клапан; 5 — предохранительный вакуумный клапан; 6 — штанга; 7 — заправочный рукав; 8 — цистерна; 9 — переключающее устройство; 10 — разливочное устройство; 11 — напорный трубопровод; 12 — ходовые колеса; 13 — вакуумная установка; 14 — центробежный насос; 15 и 22 — заслонки;16 — рычаг; 17—гидроцилиндр; 18 — тяга; 19 и — патрубки; — сменная задвижка; 21 — распределительный щиток.

Разливочное устройство служит для дозировки и распределения жидкого удобрения по поверхности поля. Оно состоит из патрубка 19, задвижки 20 и распределительного пдитка 21, наклон которого можно изменять.

Машина может выполнять три операции: самозагрузку жидких органических удобрений из навозохранилища, перемешивание их во время транспортировки и внесения на поля.

Самозагрузка. Перекрывают заслонкой 22 (рис. III. 13, в) патрубок разливочного устройства, опускают с помощью гидроцилиндра штангу с рукавом 7 в навозохранилище и включают вакуумную установку. В цистерне образуется разрежение до 0,061 МПа, и жидкость через рукав начинает заполнять ее. Как только жидкость, достигнув верхнего уровня, поднимет шар клапана 4 (рис. III. 13, а) до упора в патрубок вакуумного трубопровода, поступление удобрений прекратится. После заполнения цистерны штангу укладывают в транспортное положение и отключают вакуумную установку.

Перемешивание. Заслонку 15 (рис. III. 13, г) открывают гидроцилиндром, а заслонку 22 закрывают и включают насос. Жидкость из резервуара поступает в насос и нагнетается им по трубопроводу 11 и патрубку 23 (рис.III.13,б) в резервуар, т.е. циркулирует по кругу и перемешивается. Это предотвращает расслоение жидкости и образование осадка.

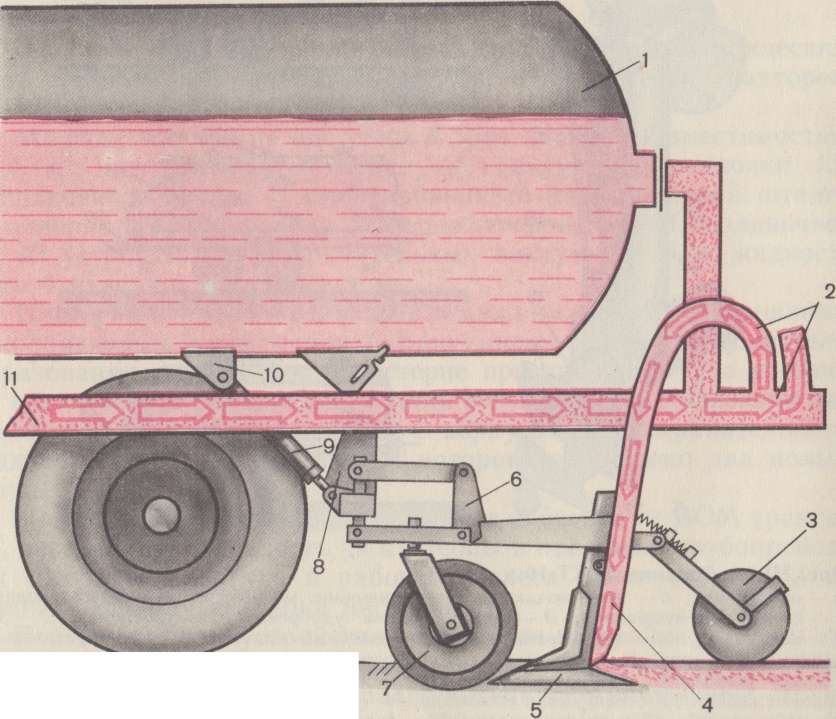

Рис. III.14. Схема рабочего процесса агрегата АВВ-Ф-2,8:

1-цистерна; 2 — распределительное устройство; 3 — прикатывающий каток; 4 — подкормочная трубка; 5 —лапа; 6 — секция; 7 — дисковый нож; 5 — рама; 9 — гидроцилиндр; 10 -кронштейн; 11 — напорный трубопровод.

Внесение удобрений. Включают в работу центробежный насос 14 (рис. III.13, д) который подает жидкость по трубопроводу в патрубок разливного устройства. Заслонку 15 при этом закрывают, а заслонку 22 открывают. Выходя через отверстие в задвижке 20 (рис.III.13, б) с большой скоростью, жидкость ударяется в щиток и веером (шириной 6...12 м) распределяется по поверхности доля

Дозу внесения удобрений регулируют заменой задвижки, изменением скорости движения агрегата и перестановкой распределительного щитка. Машину комплектуют задвижками с отверстиями диаметром 60, 90 и 110 ММ. ДЛЯ внесения 40...60 т удобрений на 1 га работают без задвижек. Размер отверстия задвижки и рабочую скорость агрегата выбирают по таблице.

Машины ЗЖВ-Ф-3,2, РЖУ-З,6, РЖТ-4, РЖТ-8, РЖТ-16, МЖТ-6, МЖТ-16 и МЖТ-23 применяют для поверхностного внесения жидких органических удобрений. Их устройство и рабочий процесс аналогичны МЖТ-10. Машины ЗЖВ-Ф-3,2, РЖУ-3,6 и РЖТ-4 предназначены также для транспортировки технической воды, жидких минеральных удобрений и опрыскивателей, растворов ядохимикатов и заправки ими подкормщиков и опрыскивателей.

Агрегат АВВ-Ф-2,8 предназначен для внутрипочвенного внесения жидких органических удобрений и органо-минеральных смесей влажностью не менее 92 % на лугах, пастбищах, а также на стерневых полях.

Агрегат составлен из машины МЖТ-10 и навешенного на нее приспособления для внутрипочвенного внесения удобрений. Приспособление состоит из рамы 8 (рис. III.13), четырех секций 6, закрепленных на раме с помощью параллелограммной подвески, распределительного устройства 2 и гидроцилиндра 9. На секциях размещены дисковый нож 7, плоскорежущая лапа 5 с подкормочной трубкой 4 и прикатывающий каток 3.

Насос 14 (рис. III.13) подает жидкие органические удобрений по напорному трубопроводу 11 (Рис.III.14) к распределительному устройству 2, которое направляет их по гибким рукавам к подкормочным трубкам 4, закреплeнным на лапах 5. Нож 7 разрезает верхний задернелый слой почвы, облегчая ход лапы в заглубленном положении Лапа лезвиями поднимает пласт и заделывает под него жидкие удобрения. Идущий следом каток уплотняет почву.

Глубину заделки удобрений в почву регулируют перестановкой катков и сжатием нажимных  пружин. Дозу внесения в пределах от 50 до 100 т на 1 га регулируют заменой дозирующих шайб и изменением скорости

Агрегатируют с тракторами Т-150К. Ширина его захвата 2,8 м, рабочая скорость до 6 км/ч.

Туковысевающие аппараты предназначены для припосевного и послепосевного внесений твердых минеральных удобрений. Их монтируют на комбинированных сеялках, сажалках, культиваторах-растениепитателях и виноградниковых плугах.

Катушечно-штифтовой аппарат применяют на рядовых сеялках для высева гранул удобрений. Он состоит из корпуса 7 (рис. III.15, а), катушки 3, задвижки 5, донышка 1, закрепленного на валу 2 механизма опорожнения. На поверхности катушки выполнены выступы-штифты, расположенные в два ряда со сме- ш.ением один относительно другого. Гранулы удобрений выгребаются вращающейся катушкой 3 и подаются в семяпроводы. Дозу высева регулируют изменением частоты вращения катушки и сечения питающего окна с помощью задвижки 5.

Туковысевающий аппарат АТП-2 (рис. 111.15,6) состоит из бункера 11, высевающего механизма 16, воронок 13 и 18, снабженных рассевателями 14, и механизма привода.

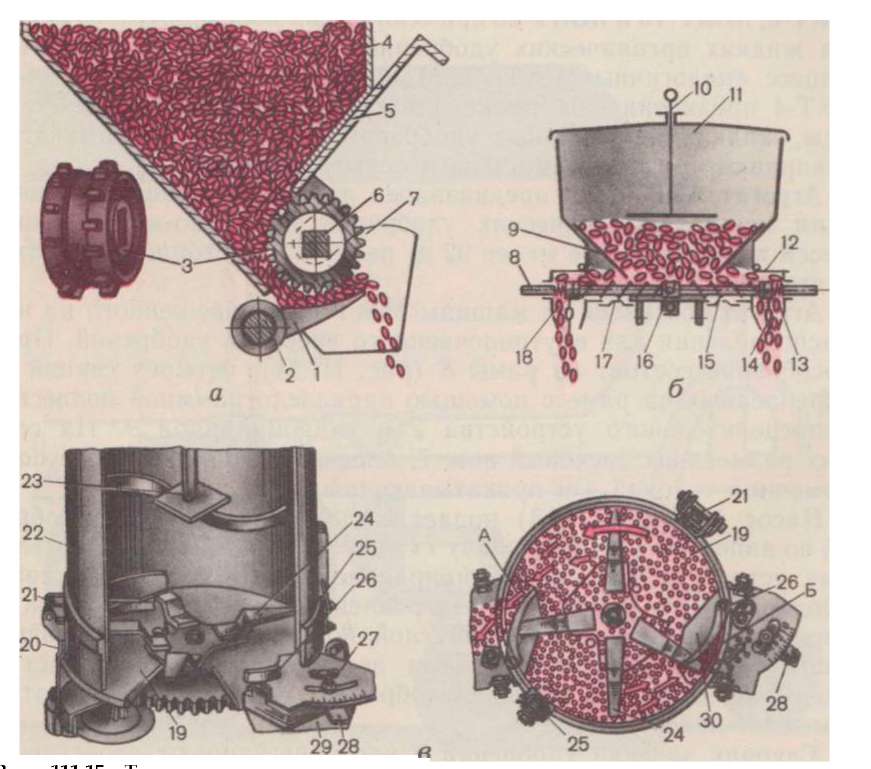

Рис. III.15. Туковысевающие аппараты:

а - катушечно-штифтовой; б — шнековый АТП-2; в — дисково-скребковый АТД-2; 1 и 17 — донышки; 2, 6 и 8 — валы; 3 — катушка; 4, 11 и 22 — бункера; 5 — задвижка; 7 и 20 - корпуса; 9 и 30 — козырьки; 10 и 23 — указатели уровня туков; 12 — отверстия; 13, 18 и 29 — воронки; 14 — рассеватель; 15 — спиральная пружина; 16 — высевающий механизм; 19 — диск; 21 — шарнир; 24 — палец; 25 — замок; 26 — скребок; 27 — шкала; 28- рычаг.
