Подкормщик-опрыскиватель ПОМ-630 и его модификации ПОМ-630-1 (свекловичная), ПОМ-630-2 (овощная) предназначены для внесения в почву водного аммиака и жидких комплексных удобрений при культивации, междурядной обработке, удобрении лугов и пастбищ, а также для сплошного или полосового опрыскивания почвы и посевов растворами гербицидов и фунгицидов. Подкормщик монтируют на тракторы МТЗ-80, ДТ-75В, ЮМЗ-6АЛ и Т-16М.

Подкормщик включает в себя два бака 7 и 8 (рис. III.9, а); всасывающую коммуникацию, составленную из рукава 3, трехходового крана 4 и фильтра 30; насос 29; напорную коммуникацию, составленную из пульта управления 20, рукава 21, крана 22 и фильтра 23; заправочное устройство, образованное газоструйным эжектором 9 и рукавами 1 и 2 с фильтрами 32 и 33; штангу 26 для сплошного опрыскивания; пестицидно-подкормочное приспособление и комплект крепежных деталей для монтажа на трактор сборочных единиц машины.

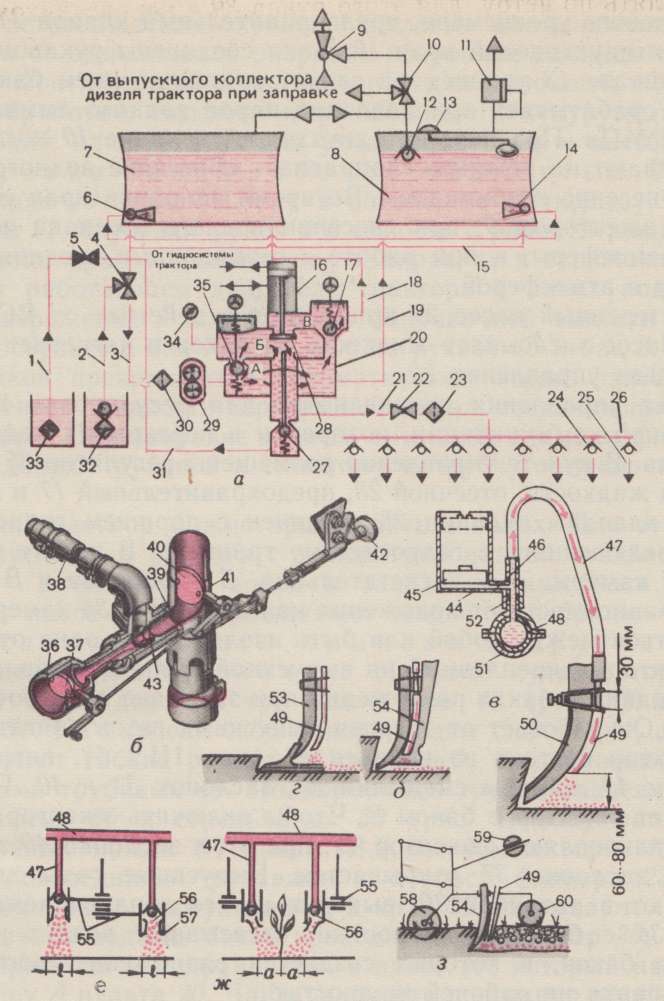

Рис.III.9:  Подкормщик-опрыскиватель ПОМ-630:

а — схема рабочего процесса; б — эжектор; в, г, д и з — варианты крепления подкормочных трубок; е и ж — варианты крепления распылителей; 1, 2, 3, 15, 18, 19, 21, 31 и 38 — рукава; 4, 5, 10 и 22 — краны; 6 и 14 — гидромешалки; 7 и 8 — баки; 9 — газоструйный эжектор; 11 — предохранительный клапан; 12 — шар-фиксатор уровня жидкости; 13 — шкала уровнемера; 16 — гидроцилиндр; 17—предохранительный клапан; 20 — пульт управления; 23, 30, 32 и 33  —фильтры; 24 и 25 — отсечные клапаны; 25 и 56 — распылители; 26 — штанга; 27 — переливной клапан; 29 — насос; 34 — манометр; 35 — клапан регулятора расхода жидкости; 36 — камера смешивания, 37 и 40 — заслонки; 39 — патрубок; 41 — корпус; 42 — головка фиксатора; 43 — сопло; 44 — сифон; 45 — поплавок; 46 — переливное отверстие; 47 — рукав; 48 — коллектор; 49 — подкормочная трубка; — рыхлительная лапа; 51— скоба; 52 - жиклер; 53 — стрельчатая лапа; 54 — подкормочный нож; 55 — кронштейны; 57 — ветрозащитный экран; 58 — дисковый нож; 59 — груз; 60 — каток.

Цилиндрические баки 7 и 8 оборудованы гидравлическими мешалками 6 и 14. На горловине бака 8 расположены шкала 13поплавкового уровнемера, предохранительный клапан 11, фиксатор 12 и двухходовой кран 10. Баки соединены рукавом 15.

По шкале 13 уровнемера следят за заполнением баков. Клапан 11 срабатывает при давлении паров водного аммиака свыше 0,02 МПа. При повороте двухходового крана 10 подкормщик настраивают на режимы «Заправка», «Внесение водного аммиака», «Внесение гербицидов». Во время заправки кран соединяет баки с эжектором 9, при внесении водного аммиака изолирует их от атмосферы, а при работе с гербицидами соединяет через эжектор с атмосферой.

Шестеренный насос 29 приводится в действие от ВОМ трактора. Насос засасывает жидкость из баков и нагнетает ее в канал пульта управления 20.

Пульт управления предназначен для регулировки давления в напорной коммуникации, дозировки и перекрытия подачи ядохимиката. В пульте управления размещены регулятор 35 расхода рабочей жидкости, отсечной 28, предохранительный 17 и переливной 27 клапаны. Клапан 28 соединен с поршнем гидроцилинд-ра 16, включенного в гидросистему трактора. В пульте управления три камеры: А — нагнетательная, Б — рабочая и В — сливная. В зависимости от положения клапанов 28 и 35 камеры могут сообщаться между собой или быть изолированы одна от другой.

Эжектор, закрепленный на выпускной трубе трактора, служит для создания в баках разрежения при заправке их рабочей жидкостью. Он работает от энергии выпускных газов двигателя.

Эжектор состоит из корпуса 41 (рис. III.9, б), патрубка с соплом 43, камеры смешения 36, заслонок 37 и 40. Рукав 38 соединяет эжектор с баком 8. Чтобы включить эжектор, оттягивают и закрепляют фиксатор 42, при этом заслонка 40 закрывается, а заслонка 37 открывается. Выпускные газы двигателя поступают в патрубок 39, выходят из его сопла в камеру смешения 36 с большой скоростью, отсасывают воздух из рукава 38 и баков, в которых создается разрежение, достаточное для заправки их рабочей жидкостью.

Штанга захватом 16,2 м составлена из центральной, двух промежуточных и двух крайних секций, шарнирно соединенных между собой. Центральную секцию с помощью навески закрепляют на заднем навесном устройстве трактора. Штангу ракладывают в рабочее или складывают в транспортное положение с помощью гидроцилиндров и тросово-блочной системы.

На секциях штанги хомутами закреплены трубы-коллекторы, на которых с шагом 500 мм установлены скобы 51 (рис. III.9, в) с ниппелями. На ниппели наворачивают щелевые или дефлекторные распылители, снабженные индивидуальными резиновыми клапанами 24 диафрагменного типа. Клапаны перекрывают проходной канал в распылителе и предотвращают вытекание жидкости после прекращения подачи ее в штангу.

В пестицидно-подкормочное приспособление входят трубы- коллекторы, держатели, сифоны-индикаторы, питатели, кронштейны, ветрозащитные экраны и щелевые распылители. В зависимости от выполняемой операции сборочные единицы приспособления монтируют на культиваторах для сплошной и междурядной обработки, свекловичных, овощных и кукурузных сеялках, а также на агрегатах для ухода за лугами и пастбищами.

Заправка баков рабочей жидкостью. Поворачивают кран 10 (рис. III.9, а) в положение «Открыто», закрывают кран 22, опускают рукав 2 в емкость с рабочей жидкостью, переключают кран 4 в положение «Заправка» и включают эжектор. При работающем двигателе трактора в баках поддерживается разрежение и жидкость из заправочной емкости по рукаву 2 поступает в бак 7, а из него по рукаву 15 в бак 8. Заполнение баков прекращается автоматически, когда фиксатор 12 под давлением жидкости перекрывает канал, соединяющий бак 8 с эжектором. При заправке водным аммиаком снимают фильтр 32 и присоединяют рукав 2 к сливному патрубку заправочной емкости.

Рабочий раствор можно приготовить в баках. Для этого рукав 1 опускают в емкость с концентрированной жидкостью, а рукав 3 — в емкость с водой и заполняют ими баки. Затем включают насос 29 и перемешивают жидкость в баках.

Внесение водного аммиака и других жидких удобрений в почву. На раме культиваторов закрепляют один, два или три коллектора 48 (рис. III.9, в) со скобами 51. На ниппели скоб наворачивают сифоны 44, а к ним присоединяют гибкие рукава 47 питателей, соединенные с подкормочными трубками 49. Подкормочные трубки закрепляют на рыхлительных 50 и стрельчатых 53 (рис. III.9, г) лапах или подкормочных ножах 54 (рис. III.9, д). Коллекторы 48 (рис. III.9, в) подсоединяют рукавами к корпусу фильтра (рис. III.9, а) напорной коммуникации, а кран 22 открывают.

Аммиачная вода из баков проходит через фильтр 30, очищается от примесей и направляется в насос 29, который нагнетает ее в камеру А пульта 20. Часть жидкости постоянно по рукаву 19 поступает к гидромешалкам 6 и 14 и возвращается в баки скоростной струей, обеспечивая циркуляцию и перемешивание жидкости.

Предельное давление в полости А поддерживает клапан 17, через который избыток жидкости возвращается по рукаву 18 в бак. Рабочее давление в полости Б (оно обычно меньше, чем в полости А) регулируют перемещением клапана 35, изменяя сечение канала, соединяющего полости А и Б. Контролируют давление по показаниям манометра 34. Если регулировкой клапана 35 не удается получить необходимого давления, то регулируют клапан 17.

Для прохода жидкости в рукав 21 клапан 28 гидроцилиндром 16 поднимают вверх, а клапан 35 открывают настолько, чтобы создать заданное рабочее давление в полости Б. Жидкость проходит через зазоры клапана 35 в полость Б, из нее в корпус клапана 27 и по рукаву 21 после очистки фильтром 23 поступает в коллекторы 48 (рис. III.9, в). Проходя по каналу жиклера 52 с большой скоростью, поток жидкости отсасывает через отверстие 46 из сифона скопившийся там объем жидкости и по рукавам 47 поступает в трубки 49.

Лапы или ножи движутся в почве и заделывают водный аммиак на установленную глубину. Равномерную дозировку жидкости в каждую подкормочную трубку осуществляет жиклер 52, установленный под накидной гайкой сифона.

На краю поля или при остановке подачу жидкости в коллектор прерывают отсечным клапаном 28 (рис. III.9, а), опуская его на корпус клапана 27. При этом клапан 27 открывается и через рукав 31 сообщает коллекторы с всасывающей магистралью. Давление в коллекторе резко падает. Оставшаяся в коллекторах жидкость по отверстию 46 (рис. III.9, в) поступает в сифоны и не проходит к трубкам 49. При следующем проходе подкормщика отсечной клапан поднимают, поток жидкости поступает в коллекторы, проходит с большой скоростью по каналу жиклера 52 и отсасывает скопившуюся в сифонах жидкость.

Сплошное внесение жидких удобрений и пестицидов проводят штангой, в которую рабочая жидкость поступает по рукаву 21 (рис. III.9, а). Отжимая клапаны 24, жидкость проходит по каналу распылителей и дробится на мелкие капли, которые равномерно покрывают поверхность поля на ширину захвата штанги.

Ленточное внесение гербицидов при посеве и междурядной обработке. На раме сеялки (культиватора) устанавливают коллекторы 48 (рис. III.9, е), а на посевных (культиваторных) секциях размещают щелевые распылители 56, закрепленные на кронштейнах 55 с ветрозащитными экранами 57. Жидкость наносят полосами l, в которые высевают семена. При междурядной обработке гербициды вносят в защитные зоны а (рис. III.9,ж).

Сплошное внесение рабочих жидкостей при предпосевной культивации. На раме культиватора устанавливают коллекторы с щелевыми распылителями, плоскость факела распыла которых направляют под углом 5... 10° к осевой линии коллектора. Рабочие органы культиватора заделывают в почву жидкость, нанесенную на поверхность поля.

Внесение жидких минеральных удобрений на лугах и пастбищах. На трактор навешивают при-способление УЛП-8А-01, снабженное восемью секциями (рис. III.9, з) с дисковыми 58 и подкормочными 54 ножами. На ножах 54 крепят подкормочные трубки 49 и подсоединяют их к коллектору 48, закрепленному на раме приспособления. Диски разрезают дернину, облегчая движение ножей, которые заделывают в почву удобрения, поступающие по трубкам 49.

Регулировки. Доза внесения рабочих жидкостей зависит от рабочего давления, количества подкормочных трубок и распылителей, смонтированных на штанге, культиваторе или сеялке, размера щелей распылителей, скорости движения агрегата, а также от рабочей ширины захвата штанги или машины, вносящей в почву или поверхностно рабочую жидкость.

Глубину заделки жидких удобрений регулируют перестановкой в держателях лап культиватора, а в приспособлении УЛП-8А-01 — перемещением груза по рычагу.

При сплошном опрыскивании гербицидами штангу располагают на такой высоте, при которой факелы распыла соседних распылителей наполовину перекрывают один другой.

Агрегат АБА-0,5М предназначен для внесения в почву от 50 до 200 кг/га безводного аммиака одновременно с предпосевной культивацией или междурядной обработкой пропашных культур.

Агрегат состоит из шасси 15 (рис. III. 10), резервуара 5, всасывающей 2 и напорной 7 коммуникаций, поршневого насоса-дозатора 1, навески 6, распределителей 9, комплекта подкормочных трубок 10 и механизма передач 13. На шасси навешивают культиватор 8, снабженный секциями с набором рыхли- тельных лап 11, или приспособление УЛП-8-03.

Во время движения поршень насоса, получая привод от ходовых колес 12, совершает возвратно-поступательное движение, засасывает жидкость из резервуара и нагнетает ее по магистрали 7 в распределители 9, смонтированные на раме культиватора. От распределителей жидкость подается в подкормочные трубки 10 и заделывается в почву на установленную глубину.

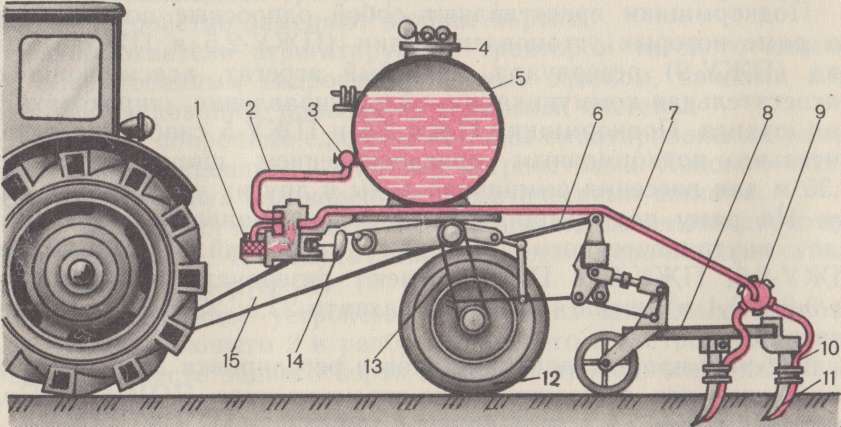

Рис. III.10. Схема рабочего процесса агрегата АБА-0,5М:

1 — насос-дозатор; 2 — всасывающая коммуникация; 3 — расходный вентиль; 4 — горловина с контрольными приборами; 5 — резервуар; 6 — навеска; 7 — нагнетательная магистраль; 8 — культиватор; 9 — распределитель; 10 — подкормочная трубка; 11 — рыхлительная лапа; 12 — колесо; 13 — механизм передач; 14 — кулиса; 15 — шасси.

Дозу внесения регулируют изменением хода поршня, переставляя головку шатуна по пазу кулисы 14. Норма зависит также от давления паров аммиака в резервуаре и рабочей ширины захвата навешанного культиватора.  Положение голонки шатуна выбирают по таблице н зависимости от заданной нормы, ширины захвата и давления в резервуаре.

Глубину заделки изменяют перестановкой лап 11 в держателях. На легких почвах аммиак заделывают на глубину 14...16 см, на тяжелых 10... 12 см.

Вместимость резервуара агрегата 927 л, масса аммиака 525 кг. Агрегатируют АБА-0,5М с тракторами МТЗ-80 и ДТ-75МВ.

Агрегат АША-2 снабжен резервуаром вместимостью 3520 л (2000 кг массы), двумя насосами-дозаторами, приспособлением шириной захвата 4,5 м для внесения аммиака на лугах и пастбищах и приспособлением шириной захвата 7,35 м для внесения аммиака под полевые культуры. Доза внесения аммиака 50... 260 кг/га, глубина заделки до 14 см. Агрегатируют АША-2 с трактором Т-150К.

Специальные заправщики ЗБА-3,2, ЗТЛ-3,0 и МЖА-6-130 применяют для транспортировки безводного аммиака и заправки им полевых агрегатов.

Подкормщики ПЖУ-2,5, ПЖУ-5 и ПЖУ-9 предназначены для внесения в почву двух- и трехкомпонентных растворов жидких комплексных удобрений с добавлением микроэлементов и пестицидов или без них. Подкормщики можно использовать для внесения аммиачной воды, углеаммиакатов и рабочих растворов пестицидов, а также в качестве заправщиков машин рабочими жидкостями.

Подкормщики представляют собой одноосные полуприцепы, на раме которых установлены один (ПЖУ-2,5 и ПЖУ-5) или два (ПЖУ-9) резервуара, насосный агрегат, всасывающая и нагнетательная коммуникации, пульт управления, широкозахватная штанга. Подкормщики ПЖУ-2,5 и ПЖУ-5 снабжены дополнительно подкормочным приспособлением шириной захвата 7,35 м для внесения аммиачной воды и других удобрений в почву. На раму подкормщика ПЖУ-2,5 навешивают культиватор для внутрипочвенного внесения удобрений. Подкормщики ПЖУ-2,5, ПЖУ-5 и ПЖУ-9 имеют резервуары вместимостью 2; 3,2 и 6,4 м3, штанги шириной захвата 22,5; 25 и 21 м соответственно.

Рабочий процесс подкормщиков и регулировка дозы внесения такие же, как в подкормщике-опрыскивателе ПОМ-630. Подкормщик ПЖУ-2,5 агрегатируют с трактором МТЗ-80, ПЖУ-5 — с МТЗ-80 и Т-150К, ПЖУ-9 — с Т-150К.

Тракторные полуприцепы-цистерны ОЗТП-9625 и ОЗТП-9654 вместимостью 3,2 и 6,4 м3 соответственно применяют для транспортировки жидких комплексных удобрений и заправки ими полевых разбрасывателей. Полуприцепы снабжены насосом подачей 750 л/мин и рукавами для перекачки ЖКУ в резервуары подкормщиков. Полуприцепы агрегатируют с тракторами тягового класса 2 и выше.
