Машины для внесения органических удобрений работают по аналогичной технологической схеме: транспортер подает массу к активному разбрасывающему устройству, которое измельчает массу и распределяет ее по поверхности поля.

Твердые органические удобрения вносят по прямоточной технологии (ферма — поле), перевалочной (ферма — бурт — поле) и двухфазной.

По прямоточной технологии удобрения транспортируют и вносят одной и той же машиной. При перевалочной технологии в свободное время удобрения формируют на краю поля в бурты, а в сезон работы разбрасывают, повышая тем самым производительность разбрасывателей. Применяя двухфазную технологию, навоз укладывают в определенном порядке в кучи, исходя из заданной нормы внесения, а затем распределяют по полю валкователем-разбрасывателем.

Машина РОУ-6 (рис. III.11, а) предназначена для разбрасывания навоза, торфа, компостов. Его можно использовать как саморазгружающийся транспортный прицеп, для чего разбрасывающее устройство заменяют задним бортом.

Разбрасыватель агрегатируют с трактором тягового класса 1,4, оборудованным гидрофицированным крюком, вводами для электрооборудования, приводами тормозной системы.

Основные сборочные единицы машины смонтированы на раме, снабженной прицепным и опорным устройствами. Ходовая часть составлена из двух пар колес с пневматическими шинами.

Металлический кузов машины оснащен надставными деревянными бортами 5. По дну кузова движется цепочно-планчатый  питающий транспортер 1.

Разбрасывающее устройство состоит из шнековых барабанов — измельчающего 2 и разбрасывающего 3. Устройство установлено на месте заднего борта кузова и приводится в действие от ВОМ трактора.

РОУ-6 оборудован тормозной системой и системой электрооборудования, обеспечивающими безопасность работы.

Транспортер (рис. III.11, б) составлен из четырех сварных грузовых цепей, объединенных попарно в две ветви. Каждая ветвь оборудована самостоятельным натяжным устройством. К цепям с равными промежутками прикреплены хомутами металлические скребки 14.

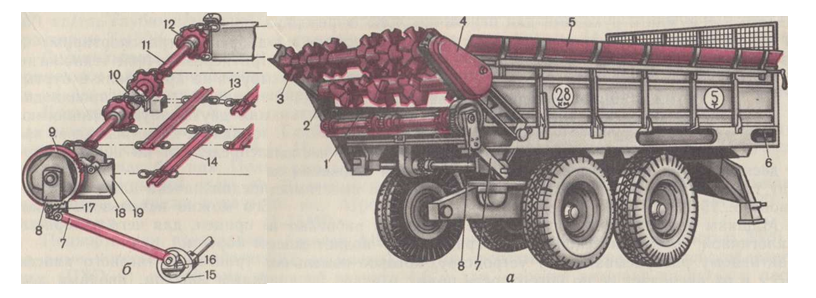

Рис. III.11. Машина для внесения органических удобрений РОУ-6:

а — общий вид; б — привод транспортера; 1 — цепочно-планчатый транспортер; 2 — измельчающий барабан; 3 — разбрасывающий барабан; 4 — защитный кожух передачи; 5 — надставной борт кузова; 6 — натяжное устройство; 7 — шатун; 8 — коромысла; 9 — храповое колесо; 10 — опорный подшипник; 11 — ведущий вал; 12 — звездочка; 13 — цепь; 14 — скребок; 15 — корпус кривошипа; 16 — диск кривошипа; 17—ведущая собачка; 18 — предохранительная собачка; 19 — брус рамы.

Транспортер приводится кривошипно-шатунным и храповым механизмами от ВОМ трактора. Шатун 7 приводит в колебательное движение коромысло 8, на котором закреплена собачка 17, прижимаемая к храповому колесу 9 пружиной. Храповое колесо закреплено на ведущем валу 11 транспортера. Когда шатун совершает холостое движение, собачка скользит по зубцам храпового колеса. При рабочем движении собачка упирается в зубец храпового колеса, поворачивая тем самым вал транспортера. Предохранительная собачка 18 удерживает храповое колесо от обратного вращения.

Скорость движения транспортера можно изменять. Для этого диск 16 поворачивают относительно корпуса 15. При этом изменяются эксцентриситет пальца кривошипа, ход шатуна и размах коромысла.

Во время движения агрегата транспортер перемещает весь объём удобрений, находящихся в кузове, к разбрасывающему устройству. Барабаны, вращающиеся снизу вверх, воздействуют на весь слой удобрений. При этом зубья нижнего барабана интенсивно рыхлят удобрения и измельчают соломистые включения. Нижний барабан перебрасывает удобрения через себя и подает их на верхний барабан. Последний, вращаясь с большой скоростью, подхватывает удобрения и разбрасывает их по поверхности поля. Вследствие того что шнековая навивка на барабане от центра расходится к его концам, ширина разброса удобрений значительно превышает ширину кузова. Кроме того, верхний барабан, отбрасывая лишние удобрения в кузов, обеспе-чивает частичное выравнивание слоя.

Доза внесения удобрений зависит от скорости движения транспортера и агрегата. Положение диска 16 и скорость движения агрегата выбирают по таблицам, составленным для органических удобрений объемной массой 0,8 т/м3. Если объемная масса, скорость и ширина разбрасывания не соответствуют табличным значениям, то по формуле (III.1) рассчитывают табличную дозу внесения и по ней выполняют регулировку разбрасывателя. Фактическую дозу определяют по методике, изложенной в § III.3.

Грузоподъемность машины 6 т, ширина разбрасывания 6... 7 м, доза внесения 15...45 т/га, рабочая скорость до 12 км/ч.

Машины ПРТ-10, ПРТ-16 и МТТ-23 грузоподъемностью соответственно 10, 16 и 23 т предназначены для транспортировки и поверхностного внесения твердых органических удобрений с нормами до 60 т/га. Их устройство и рабочий процесс аналогичны разбрасывателю РОУ-6. Дозу внесения удобрений регулируют перестановкой звездочек привода транспортера и изменением скорости агрегата.

Разбрасыватель РУН-15Б  (рис. III.12) распределяет органические удобрения из куч, размещенных самосвалами на поле в шахматном порядке. РУН-15Б навешивают на гусеничные тракторы тягового класса 3. На механизм передней навески трактора монтируют валкообразователь, задней навески — разбрасыватель. Валкообразователь и разбрасыватель переводят в рабочее и транспортное положения при помощи гидроцилиндров.

Валкообразователь опирается на катки 2, регулируемые по высоте. Он формирует из куч удобрений непрерывный валок. Для этого в конце сходящихся боковин 1 устройства выполнено дозирующее окно для прохода массы. Ширину и высоту окна регулируют двумя горизонтальными и двумя вертикальными заслонками. Над окном расположен толкатель, работающий от гидропривода

Рис III.12. Разбрасыватель РУН-15Б:

1 — боковина валкообразователя; 2 — каок; 3 - лопастный ротор разбрасывателя; 4 — ВОМ трактора; 5 — трактор.

Он разрушает крупные комья и выталкивает удобрения из окна.

Делитель разбрасывателя разрезает валок на две части. Лемехи поднимают их и удерживают совместно с боковыми отвалами. Лопасти роторов 3 захватывают, измельчают и швыряют удобрения в обе стороны.

Валы роторов приводятся в действие от ВОМ трактора. Частоту вращения роторов изменяют сменой звездочек на валах. Высоту подъема роторов регулируют опорными катками.

Для раскладки поле предварительно размечают. Расстояние между рядами куч 25...30 м, между кучами в ряду 15...60 м, в зависимости от дозы внесения и массы кучи.

РУН-15Б разбрасывает от 15 до 60 т навоза на 1 га, работает со скоростью 3...7,5 км/ч. Обслуживает его такторист.
