Туковая сеялка РТТ-4,2А (рис. III.4) предназначена для внесения гранулированных и порошкообразных минеральных удобрений. Ее используют для подкормки зерновых культур, удобрения лугов, в овощеводстве.

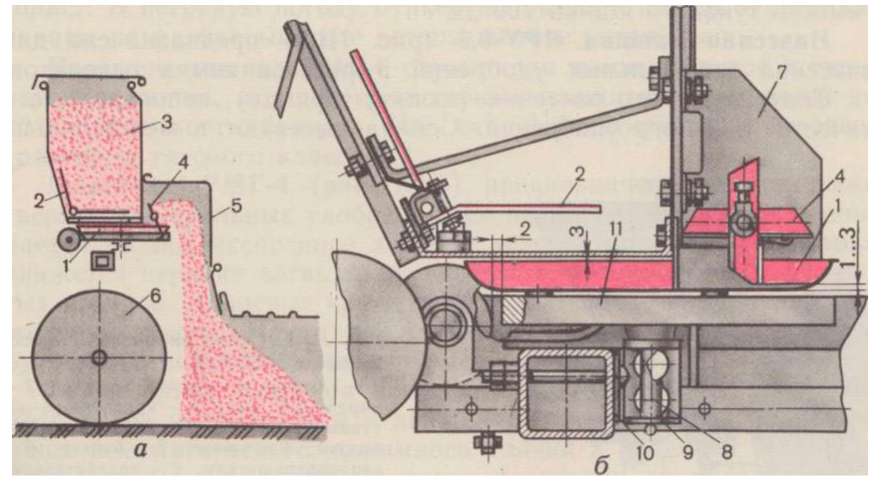

Рис. III.4. Туковая сеялка РТТ-4,2А:

а — технологическая схема; б — туковысевающий аппарат; 1—тарелка аппарата; 2 — ворошитель; 3 — туковый ящик; 4 — сбрасыватель; 5 — отражательный щит; 6 — колесо; 7 — кронштейн; 8 — ось; 9 — скоба; 10 — уголок; 11 — венец.

Под ящиком 3 смонтированы тарельчатые туковысевающие аппараты. Первая половина тарелки 1 аппарата находится под дном, вторая — позади ящика. Каждая тарелка вращается от прикрепленного к ней зубчатого венца 11. Над тарелкой находятся направитель удобрений, чистик и два сбрасывателя 4.

Тук через отверстия в дне ящика высыпается на тарелки и выносится ими из ящика. Сбрасыватели 4 швыряют удобрение на щиты 5, распределяющие тук по поверхности почвы. Движущийся возвратно-поступательно пальчатый ворошитель 2 устраняет сводообразование. Механизмы приводятся в действие от колес двумя карданными валами. Ступицы колес снабжены муфтами, вращающими оси колес только при движении сеялки вперед.

Количество вносимых удобрений регулируют перестановкой шестерен в передачах и изменением зазоров между заслонками и тарелками.

Тарелки устанавливают относительно дна ящика с зазором 2...3 мм, что устраняет изнашивание трущихся частей и просыпание удобрений. Зазор регулируют перемещением уголков 10, в которых закреплены оси тарелок.

При установке рычагу на нулевое деление шкалы заслонки должны касаться тарелок. Регулируют заслонки передвижением болтов накладки в овальных отверстиях тяги.

Зазоры между лопастями сбрасывателей и тарелками должны составлять 1...3 мм. Регулируют их перемещением кронштейнов 7 вместе с валом сбрасывателей.

Доза внесения 100...1100 кг/га туков. Агрегатируют сеялку с трактором тягового класса 0,9...1,4, три—пять машин с трактором тягового класса 2...3. Рабочая скорость до 12 км/ч, вместимость тукового ящика 700 дм3.

Навесная машина НРУ-0,5 (рис. III.5) предназначена для внесения минеральных удобрений и рассева семян сидератов.

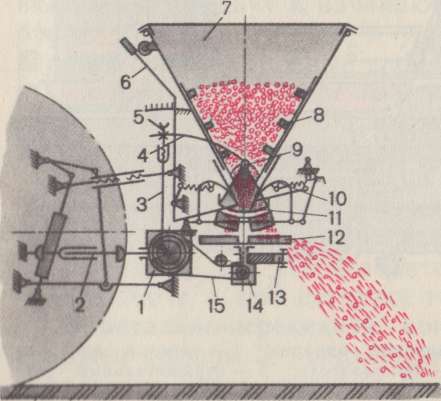

Рис. III.5. Схема рабочего процесса машины НРУ-0,5:

1 — главный конический редуктор; 2 — карданный вал; 3 — кривошипно-шатунный механизм; 4 — коромысло; 5 — ползун; 6 — рычаг; 7 — бункер; 8 — сводоразрушители; 9 — колебательный вал; 10 — заслонка; 11 — высевающая планка; 12 — разбрасывающий диск; 13 — прицепная скоба; 14 — конический редуктор диска; 15 — цепная передача.

Сидераты — это растения (люпин, горчица), используемые в качестве зеленого удобрения. Семена высевают в междурядьях сада, растения скашивают и заделывают в почву при обработке междурядий.

Для бесперебойного высева удобрений на задней и передней стенках бункера НРУ-0,5 установлены активные сводоразрушители 8.

Дозирующее устройство образовано двумя заслонками 10. Высевную щель регулируют перемещением рычага 6 по зубчатому сектору.

Между дном бункера и заслонками подвешена зигзагообразная высевающая планка 11. Она приводится в колебательное движение и своими кромками выталкивает удобрение через высевные щели. Удобрения падают на четырехлопастные разбрасывающие диски 12, закрепленные на вертикальных валах конических редукторов 14.

НРУ-0,5 приводится в действие от ВОМ трактора. Колебательный вал 9 с высевающей планкой 11 сводоразрушители 8 приводятся в движение от конического редуктора 1. Амплитуду колебаний планки 11 регулируют перемещением ползуна 5 по коромыслу. Разбрасывающие диски вращаются от главного вала при помощи цепной передачи со сменными звездочками.

Удобрения, вытолкнутые в высевные щели планкой 11, падают на вращающиеся в разных направлениях диски 12 и разбрасываются по почве. Дозу внесения удобрений (и, семян сидератов) регулируют изменением высевных щелей и амплитуды колебаний планки 11. Для улавливания крупных комков над бункером установлена металлическая сетка.

Машину НРУ-0,5 навешивают на тракторы тягового класса 0,9... 1,4. Вместимость бункера 400 дм3 рабочая скорость до 12 км/ч, ширина захвата до 11 м. Машину обслуживает тракторист. В ветреную погоду бункер накрывают тентом и устанавливают на разбрасывателе ветрозащитное устройство.

Навесная машина РМС-6 служит для внесения туков и сидератов на полях, в садах и на горных площадках крутизной до 20°. Вместимость бункера 400 дм3. Агрегатируется с горным трактором тягового класса 1,4.

Машина 1-РМГ-4 (рис. III.6) предназначена для внесения твердых минеральных удобрений. Ее цельносварной кузов 1 опирается на подрессоренное ходовое устройство. По полу кузова движется верхняя ветвь транспортера 2, изготовленного из гнутых прутков. Концевые крючки прутков очищают направляющие желобки кузова. На задней стенке кузова смонтировано дозирующее устройство 4, регулируемое заслонкой.

Транспортер надет на звездочки ведущего и ролики ведомого валов и приводится в движение левым колесом 8 при помощи пневматического нажимного ролика 7 и цепной передачи. В транспортном положении ролик отводится от колеса гидроцилиндром 3. Скорость движения транспортера регулируют перестановкой цепи по звездочкам ведущего и ведомого валов.

Рис. III.6. Схема рабочего процесса машины 1-РМГ-4:

а — технологическая схема; б — схема тукоделителя; 1 — кузов; 2— транспортер; 3 — гидроцилиндр; 4 — дозирующее устройство; 5 и 12— разбрасывающие диски; 6 — ветрозащитное устройство; 7 — пневматический ролик; 8 — ходовое колесо; 9 — опора прицепа; 10—тукоделитель; 11 — шарнирная внутренняя стенка; 13 — лопатка.

Тукоделитель 10, составленный из двух коробчатых лотков, разделяет поток удобрений на две части и направляет их на разбрасывающие диски. Внутренние стенки 11 лотков прикреплены шарнирно. Перестановкой их изменяют место поступления удобрений на диски.

Для разбрасывания туков применены горизонтальные вращающиеся диски 12 с желобчатыми лопатками 13. Правый диск вращается от шестеренного гидромотора.

Тук загружают в кузов погрузчиком. Прутковый транспортер подает его через дозирующее устройство к тукоделителю, по лоткам которого масса сходит на разбрасывающие диски, вращающиеся в противоположных направлениях.

В ветреную погоду кузов машины накрывают тентом, а разбрасывающие диски закрывают ветрозащитным устройством 6.

Дозы внесения тука (100...5000 кг/га) регулируют изменением скорости движения транспортера и дозирующей заслонкой. Ее перемещают по шкале, показывающей размер окна дозатора, руководствуясь таблицей на кузове машины.

Равномерность рассева устанавливают перемещением тукоделителя вдоль кузова и поворотом внутренних стенок лотков.

Натяжение транспортера регулируют перемещением ведомой оси болтами. Прутки транспортера должны плотно прилегать к полу кузова, а под кузовом провисать на 10 мм.

Ступица колес снабжена гидравлическими тормозами, управляемыми трактористом. Во время стоянки необходимо опускать опору 9.

Iирина полосы разбрасывания 6... 14 м, с ветрозащитным устройством 6 м, рабочая скорость 6... 10 км/ч. Агрегатируют 1-РМГ-4 с трактором тягового класса 1,4, оборудованным гидрокрюком и выводами для подключения электрооборудования.

Машину обслуживает тракторист.

Машины РУМ-5, РУМ-8 и РУМ-16 по устройству и рабочему процессу аналогичны машине 1-РМГ-4, грузоподъемность их соответственно равна 5, 10 и 16 т.

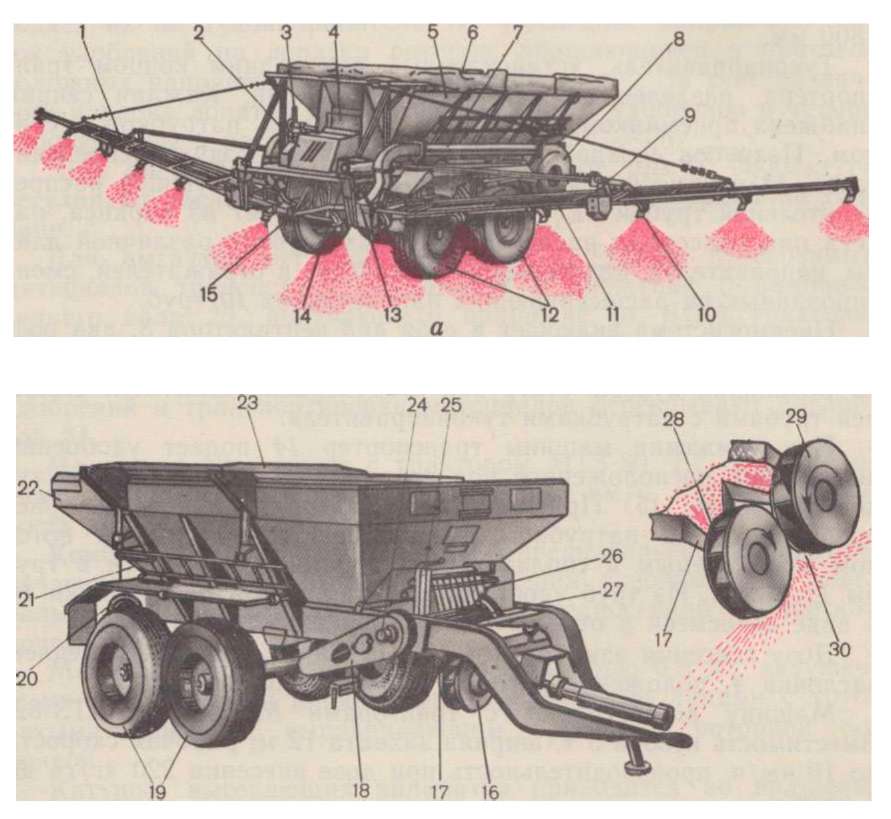

Рис. III.7. Машины для внесения минеральных удобрений с повышенной равномерностью:

а — РУМ-5-03; б — СТТ-10; 1 и 9 — штанги; 2 — питатель-делитель; 3 и 25 — механизмы перемещения заслонок; 4, 21 и 26 — заслонки; 5 и 22 — кузова; 6 и 23 — сетки; 7 — воздуховод; 8 — вентилятор; 10 — распыливающий наконечник; 11 — труба; 12 и 19 — колеса; 13 — воздухораспределитель; 14 и 27 — транспортеры; 15 и 17 — туконаправители; 16 — распределяющее устройство; 18—передача; 20 и 24 — валы; 28 и 29 — роторы; 30 — лопатка.

Машина РУМ-5-03 предназначена для основного внесения минеральных удобрений и подкормки зерновых культур, возделываемых по интенсивной технологии.

Машина состоит из кузова 5 (рис. III.7, а), туконаправителя 15, правой 9 и левой 1 штанг, пневмосистемы, ходовых колес 12 и механизма привода. Кузов сварной конструкции снабжен прутковым транспортером 14, защитной сеткой 6, дозирующей заслонкой 4 с механизмом перемещения 3 и брезентовым тентом.

При рассеве удобрений транспортер 14 приводится в движение от заднего опорно-ходового колеса через приводной ролик и цепную передачу (аналогично 1-РМГ-4). Для выгрузки из кузова неиспользованных удобрений транспортер приводят в движение от ВОМ трактора через передачу, смонтированную впереди кузова. Опорно-ходовые колеса расставлены на колею 1800 мм.

Туконаправитель, установленный под задним концом транспортера, разделен на четырнадцать секций. Каждая секция снабжена приемником, поворотной заслонкой, патрубком и соплом. Патрубок каждой секции соединен с воздухораспределителем 13 пневмосистемы, а сопло — с соответствующей распределительной трубой 11. Секции штанги состоят из каркаса, пакета пластмассовых распределительных труб 11 различной длины, направителей, делительного устройства и отражателей, смонтированных на распыливающих наконечниках 10 труб.

Пневмосистема включает в себя два вентилятора два воздуховода 7 и два воздухораспределителя 13, смонтированных на боковинах кузова. Патрубок воздухораспределителей соединен трубами с патрубками туконаправителя.

При движении машины транспортер 14 подает удобрения через окно, расположенное под дозирующей заслонкой 4, в туконаправитель 15. Приемниками удобрения равномерно распределяются по патрубкам, захватываются воздушным потоком, создаваемым в соплах вентиляторами, и подаются в трубы 11 штанг. Из труб удобрения выходят через наконечники 10 в виде аэросмеси и отражателями направляются на поле.

Дозу внесения изменяют от 100 до 1000 кг/га перемещением заслонки 4, положение которой выбирают по таблице.

Машину агрегатируют с тракторами МТЗ-80 и МТЗ-82. Вместимость кузова 5 т, ширина захвата 12 м, рабочая скорость до 10 км/ч, производительность при дозе внесения 220 кг/га до 7 га/ч.

Машина СТТ-10 предназначена для внесения минеральных удобрений с повышенной равномерностью распределения туков по площади. Показатель неравномерности при этом не превышает ±15%. СТТ-10 применяют для подкормки зерновых культур, возделываемых по интенсивной технологии, а также для перевозки удобрений, зерна и других сыпучих материалов с разгрузкой их через окно в задней стенке кузова.

Машина состоит из кузова 22 (рис. 111.7,6), транспортера 27, дозирующей заслонки 26, распределяющего устройства 16, установленного на раме впереди кузова, двух механизмов привода транспортера. Кузов сверху закрыт откидной сеткой 23, предотвращающей попадание в него крупных предметов при загрузке удобрений.

Распределяющее устройство включает в себя два ротора 28 и 29, вращающиеся вокруг горизонтальной оси, и два туконаправителя 17. Роторы снабжены внутренними и наружными лопатками 30. При внесении удобрений транспортер приводится в действие с помощью переднего вала 24, получающего вращение от правого переднего колеса через карданный вал и двухступенчатую цепную передачу 18.

При движении машины транспортер перемещает удобрения вперед и через дозирующее отверстие в передней стенке кузова подает их на туконаправители 17. Последние направляют поток удобрений на лопатки роторов, вращающихся в противоположных направлениях с частотой 810 мин-1. За счет различного наклона лопаток роторы разбрасывают удобрения в четыре рабочие зоны и распределяют их по полю.

Дозу внесения удобрений в пределах от 100 до 2000 кг/га регулируют заслонкой 26, положение которой выбирают по таблице.

Для выгрузки остатков удобрений, а также перевозимых материалов транспортер приводится в движение с помощью заднего вала 20, получающего вращение от ВОМ трактора. Транспортер перемещает материал к задней стенке кузова и через окно сбрасывает на землю. Выгрузное окно при внесении удобрений и транспортировки материалов перекрывают заслонкой 21.

Машину агрегатируют с трактором МТЗ-80. Ее ширина захвата 10... 15 м, рабочая скорость 10... 15 км/ч, производительность до 18 га/ч.

Комбинированная машина МКП-4 предназначена для внутрипочвенного локально-ленточного внесения основных доз минеральных удобрений с одновременной предпосевной обработкой почвы под посев сои.

Машина снабжена бункером вместимостью 0,8 м3, катушечными высевающими аппаратами, стрельчатыми лапами с трубчатыми стойками, выравнивающим брусом и роторной боронкой.

Катушки высевающих аппаратов приводятся во вращение от опорных колес с помощью цепной и зубчатой передач.

Во время движения катушки выгребают из бункера удобрения и подают их в тукопроводы, по которым удобрения поступают в трубчатые стойки стрельчатых лап и заделываются в почву лентами шириной 6...8 см. Одновременно лапы рыхлят почву, брус выравнивает поверхность поля, а роторная боронка разрушает почвенные комки и прикатывает почву.

Дозу высева удобрений (50...800 кг/га) регулируют изменением передаточного отношения редуктора и перемещением клапанов высевающих аппаратов.

Глубина заделки удобрений 10... 15 см. Ширина захвата машины 4 м, рабочая скорость 9... 12 км/ч, производительность 3,6 га/ч. Агрегатируют ее с тракторами Т-150К и ДТ-75С.

Регулировка дозы внесения удобрений. Машины с дисковыми разбрасывателями устанавливают на высев удобрений по таблицам заводских руководств. В них указано, на какое деление шкалы следует установить дозирующую заслонку для заданной дозы внесения удобрений. Таблицы составлены для определенной ширины захвата, скорости движения машины и объемной массы удобрений. В производственных условиях эти показатели могут отличаться от табличных значений.

В таких случаях табличный показатель дозы внесения Qт (кг/га), по которому устанавливают дозирующее устройство, следует определять по формуле

Qт = Q3υρBт,γт/υтBтγ, (III.l)

где Qт —заданная доза внесения удобрений, кг/га; υρ — рабочая скорость агрегата, км/ч; υт — табличная скорость агрегата, км/ч; Bρ — действительная ширина захвата, м; Bт — ширина захвата, указанная в таблице, м; γ  — объемная масса высеваемых удобрений, кг/дм3; γт — объемная масса, указанная в таблице, кг/дм3.

После установки дозирующего устройства машины НРУ-0,5 в соответствии с таблицей заводского руководства проводят опытную проверку внесения удобрений. Для этого отключают диски, под дозирующее устройство ставят тару и, включив ВОМ, в течение 1...2 мин собирают в нее удобрения.

Массу удобрений q (кг), которая должна быть высеяна за время находят по формуле

q = Q3 Bρυρ t/600. (III.2)

Для проверки дозы внесения в поле в бункер машины любого типа засыпают взвешенную порцию удобрений. После внесения замеряют площадь, покрытую удобрениями, и вычисляют фактическую дозу внесения Qф (кг/га) по формуле

Qф = 10 000G/S, (III.3)

где G — масса навески, кг; S — площадь покрытия, м2.

Если отклонение Qф от Q3 будет больше значений, установленных агротребованиями, то изменяют положение дозирующей заслонки и проводят повторную проверку.

Проверку можно выполнить, сравнивая фактическую длину гона, полученную при рассеве удобрений, с расчетной lрасч (м). Замеренная после посева длина гона должна быть равна расчетной:

lрасч = 10 000G/BρQ3. (III.4)
