Приспособление приводится в движение клиновым ремнем от приводного шкива жатки через редуктор МПН (поз.2). Эту задачу позволяет решить специальная подвеска, смонтированная на жатвенном аппарате.

Пружинные пластины (поз.5) обеспечивают максимальную подвижность режущего аппарата в вертикальной плоскости, и сконструированы таким образом, что находящиеся на земле камни не попадают в жатку.

Вся приставка движется на башмаках (поз. 8), расположенных на рессорах (поз.3). Благодаря этому достигается прогиб до 100мм и прилегание к земле. Высота среза регулируется от 30 до 100 мм (регулировочными болтами, находящимися на башмаках).

На жатку приставка монтируется при помощи кронштейнов, находящихся на концах рессор, и боковых замков-стяжек.

Приспособление автоматически копирует рельеф поля в продольном и поперечном направлениях на заданной высоте среза.

Благодаря применению данного приспособления, Вы дооборудуете свой комбайн и существенно увеличиваете его производительность и качество уборки сои и гороха.

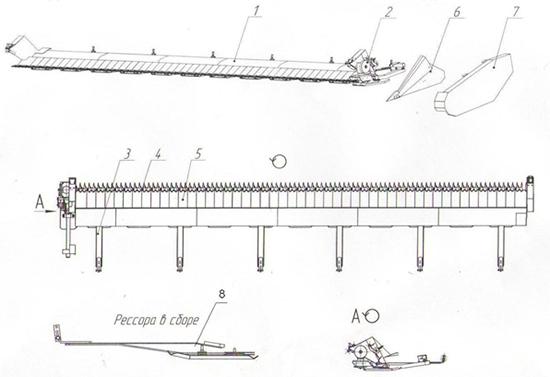

1 — настил; 2 — МПН; 3 — рессора; 4 — режущий аппарат; 5 — пластина пружинная; 6 — делитель; 7 — щиток; 8 — башмак.
